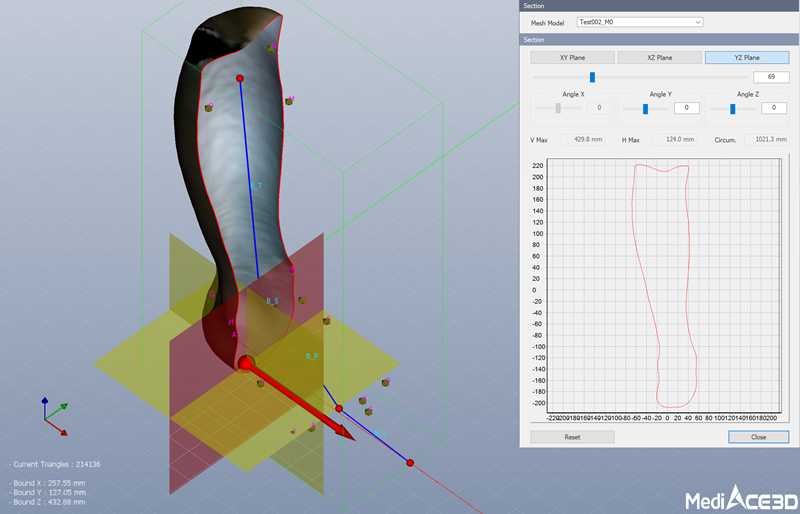

모델의 지정한 축 평면에 대한 단면 형상을 확인합니다.
 Select Mesh Model
단면을 확인할 메시 모델을 선택합니다.
|
|
 Section Position
모델의 단면을 표시할 축 평면을 선택합니다.
축 평면을 선택하고 마우스를 이용하여 단면의 위치를 지정하면 모델의 단면이 표시됩니다.
동일 위치에서 축 평면을 변경 선택할 수 있습니다.
|
XY Plane
|
XY Plane
|
XY Plane
|
|
|
|
|
|
|
 Section Angle
축 평면의 회전 각도에 대한 단면을 표시합니다.
|
|
 Section Value
단면 형상의 계산값을 표시합니다.
단면 형상의 수평 최대값, 수직 최대값 및 형상 둘레 길이를 계산합니다.
|
|
 Reset단면 위치를 재지정하기 위하여 메뉴를 초기화합니다.
|
|
