사용자는 로컬 좌표계를 기반으로 메시 모델을 이동 및 회전할 수 있습니다.
보조기 설계를 위한 메시 모델을 작업 준비합니다.
스캔 Mesh 모델을 처음 Import 하면 스캔할 때의 방향으로 설정되어 있습니다.
보조기 제작할 때 실제 보는 View와 동일하게 지정하면 편리합니다.

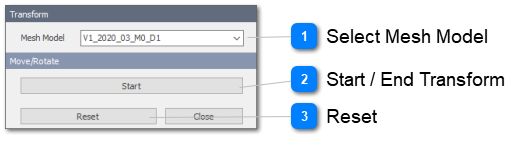

 Select Mesh Model대상 메시 모델을 선택합니다.
|
|
 Start / End Transform'Start' '버튼을 클릭하여 대상 메시 모델을 이동 / 회전시킵니다.
변환을 위한 로컬 축 시스템이 모델 중앙에 나타납니다.
축선을 이동하거나 원을 회전하여 모델을 변형할 수 있습니다.
'End' 버튼을 클릭하여 메시 모델 전환을 완료할 수 있습니다.
|
|

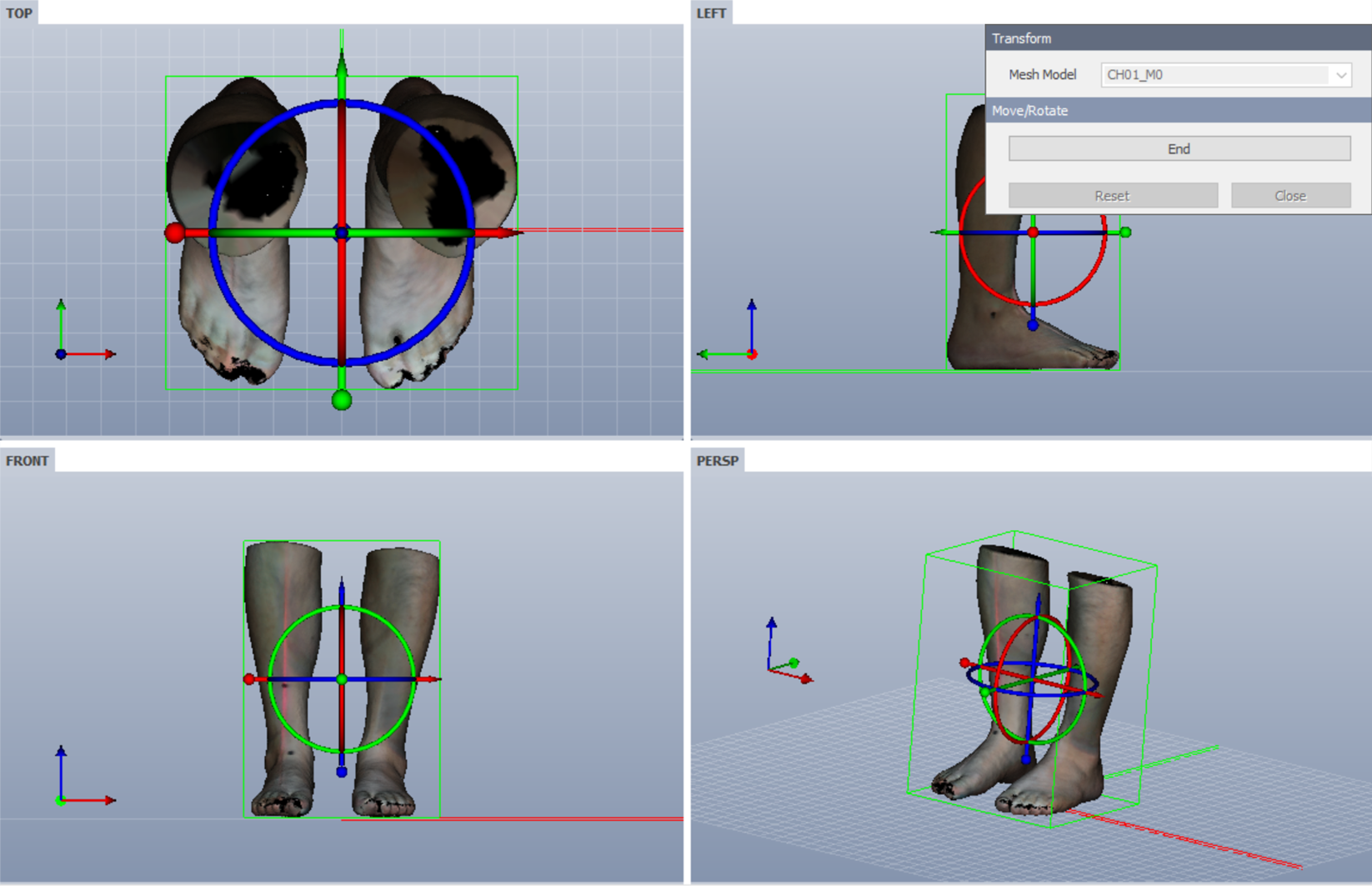

보조기 설계를 위한 스캔 모델의 위치를 설정합니다.
여러 뷰포트 화면을 표시하고 스캔 모델을 이동 및 회전하여 적절한 위치를 설정합니다.
 Reset수정한 메시 모델을 작업 전 상태로 되돌립니다.
|
|
