메시 모델에 맞는 자동 곡선을 생성합니다.
※현재 메시 모델에 이미 그려진 모든 곡선이 삭제되니 주의하세요.
 Mesh Model대상 메시 모델을 선택합니다.
|
|

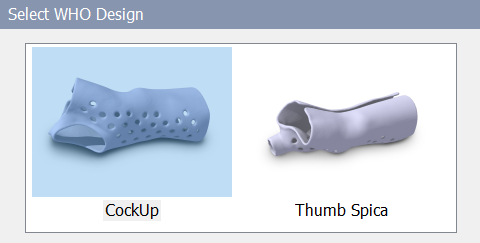

 Select WHO Design
보조기 유형을 선택합니다.
|
|
 Type
대상 메시 모델에 따라 왼손 또는 오른손을 선택합니다.
|
|

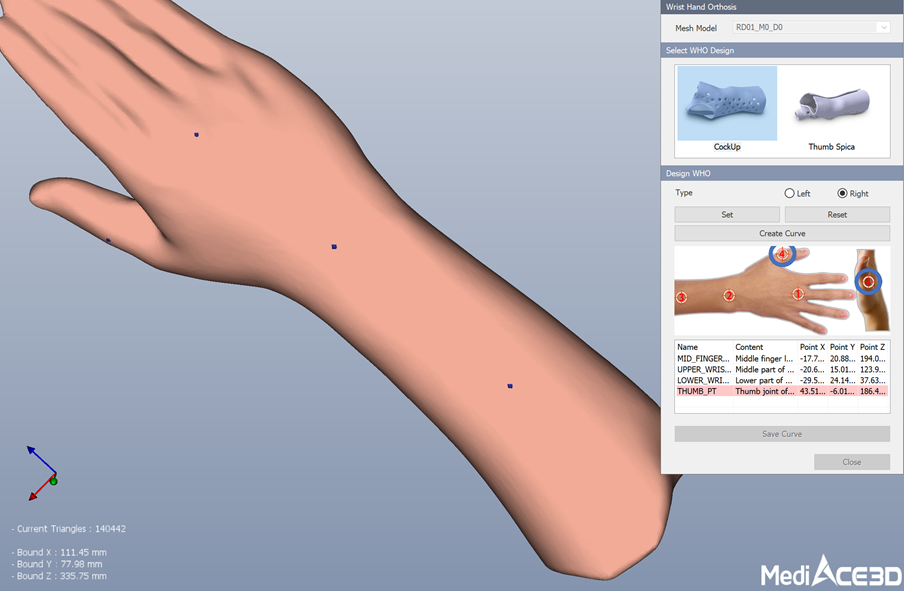

 Set'Set' 버튼을 클릭하고 팝업창의 이미지를 참고하고 메시 모델에서 순서대로 4점을 찍어 정의합니다.

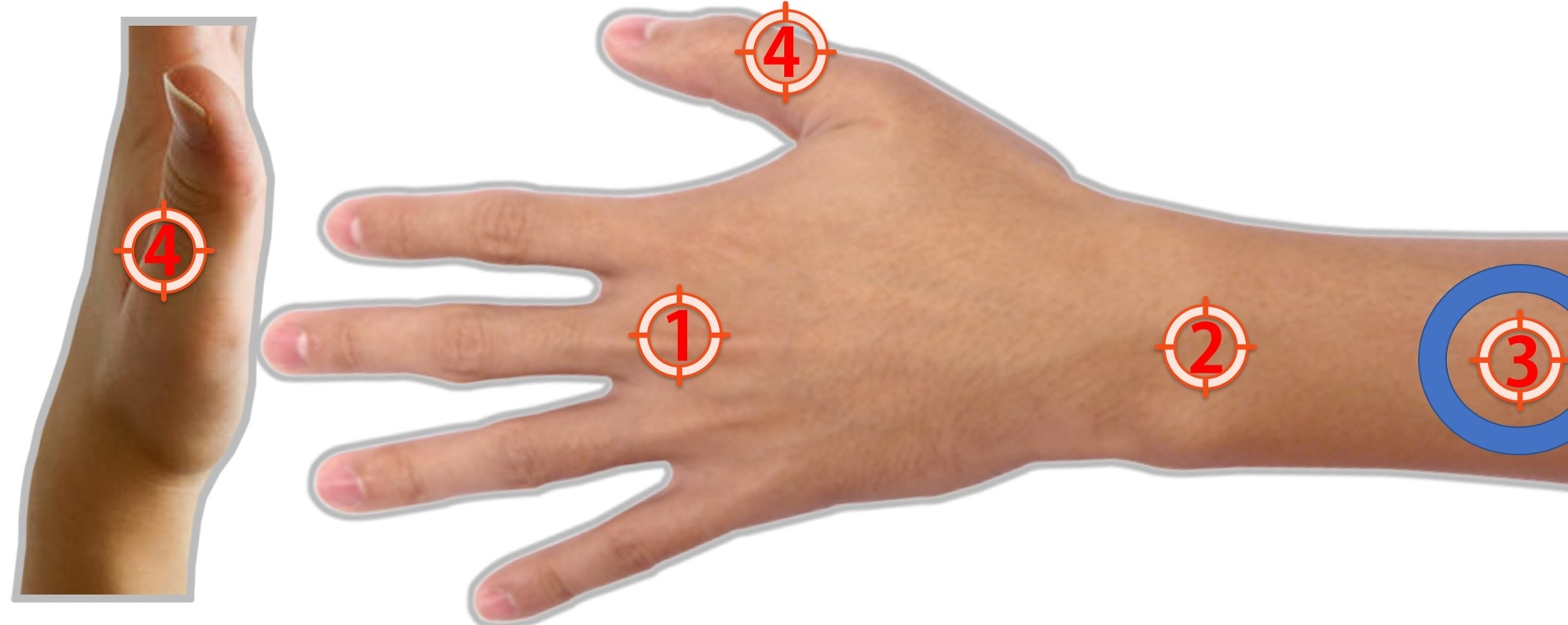

• • 아래 이미지는 포인트의 이름과 위치를 보여줍니다.
|

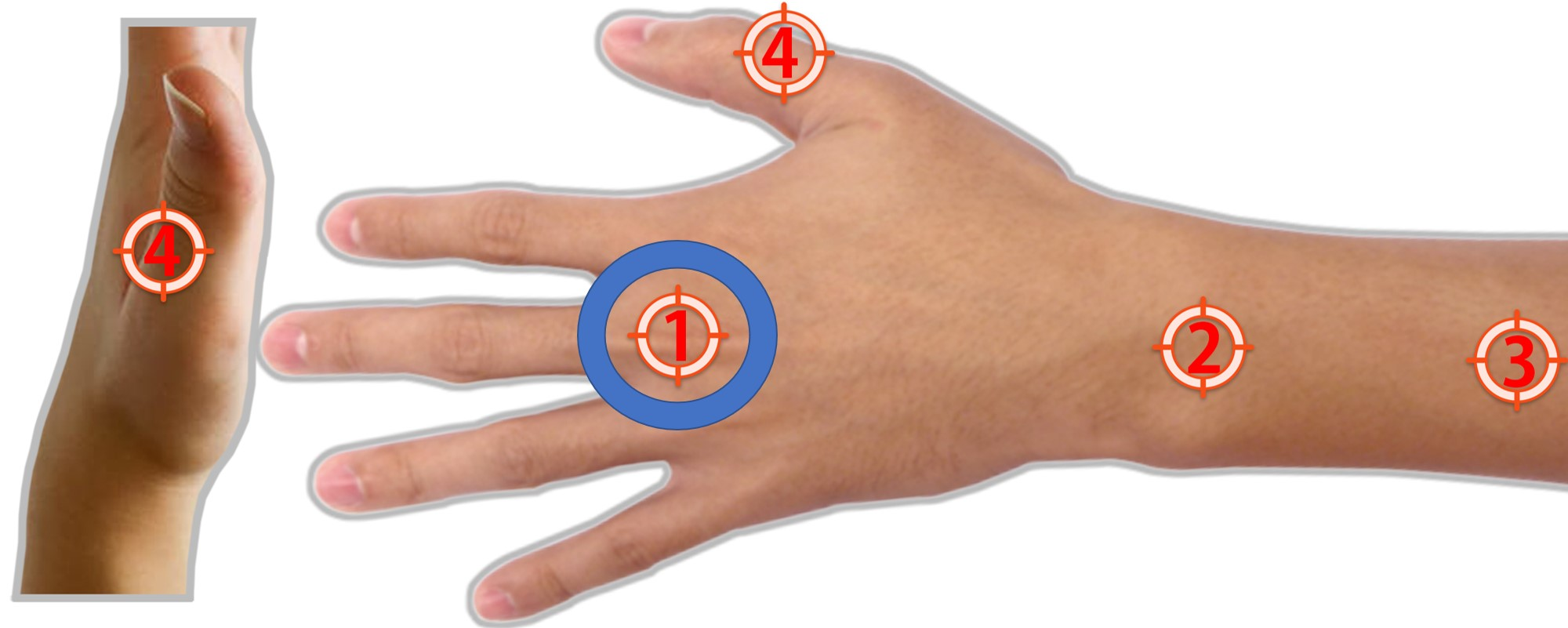

MID_FINGER_UP_PT
|
|
|

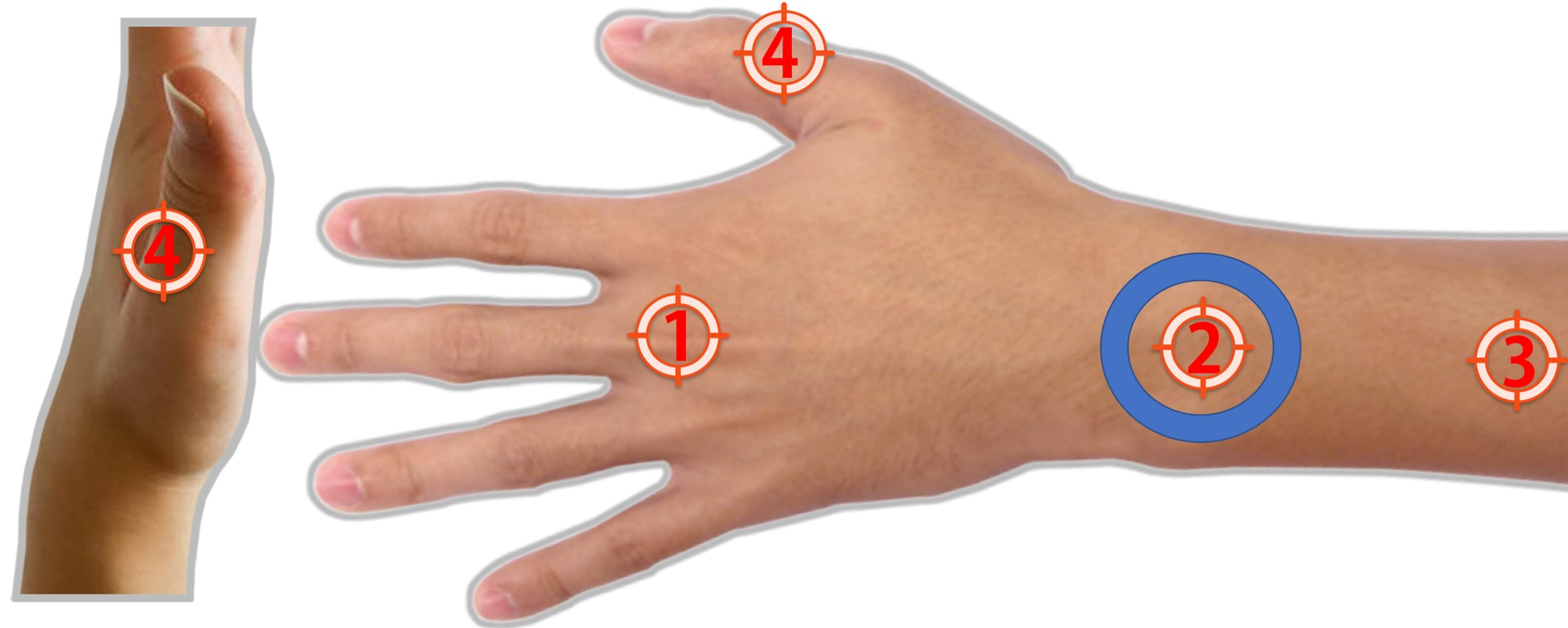

UPPER_WRIST_PT
|
|
|
LOWER_WRIST_PT
|
|
|

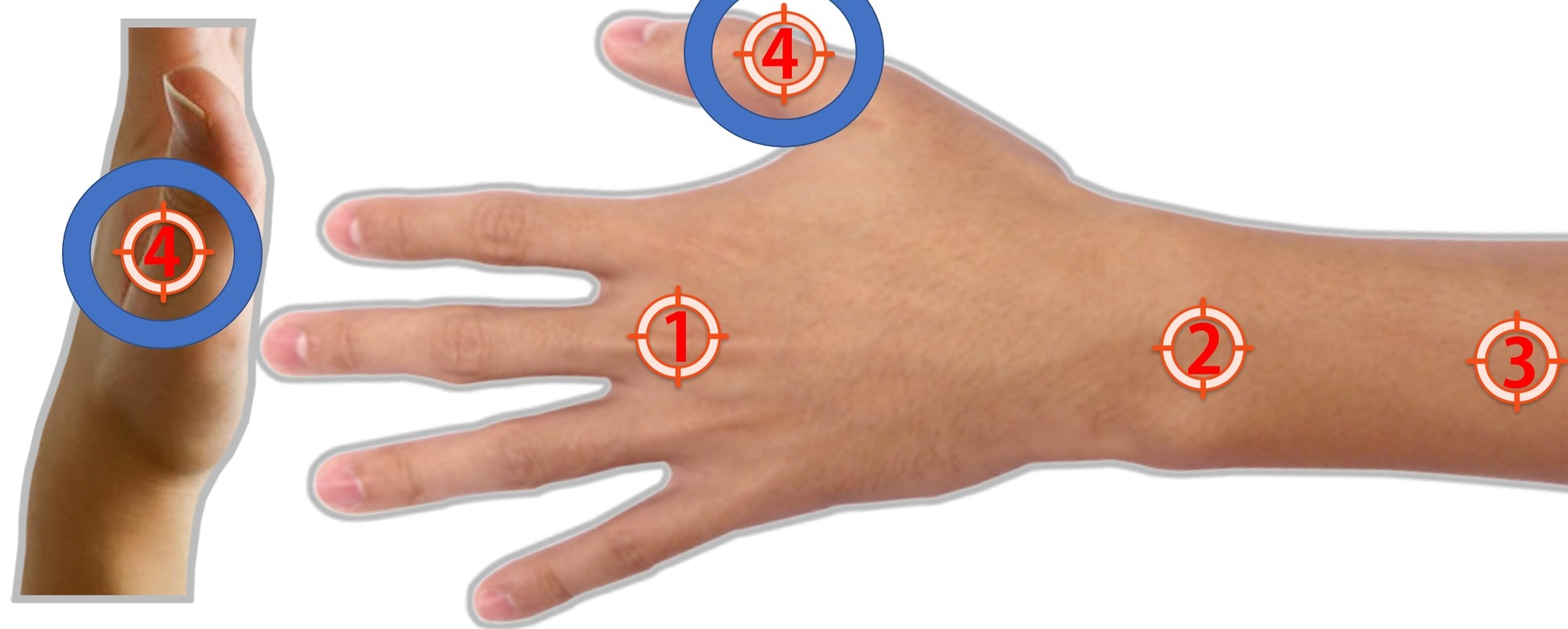

THUMB_PT
|
|
|
|
 Reset'Reset' 으로 선택된 기준점을 취소하고 설정으로 기준점을 다시 설정합니다.
|
|

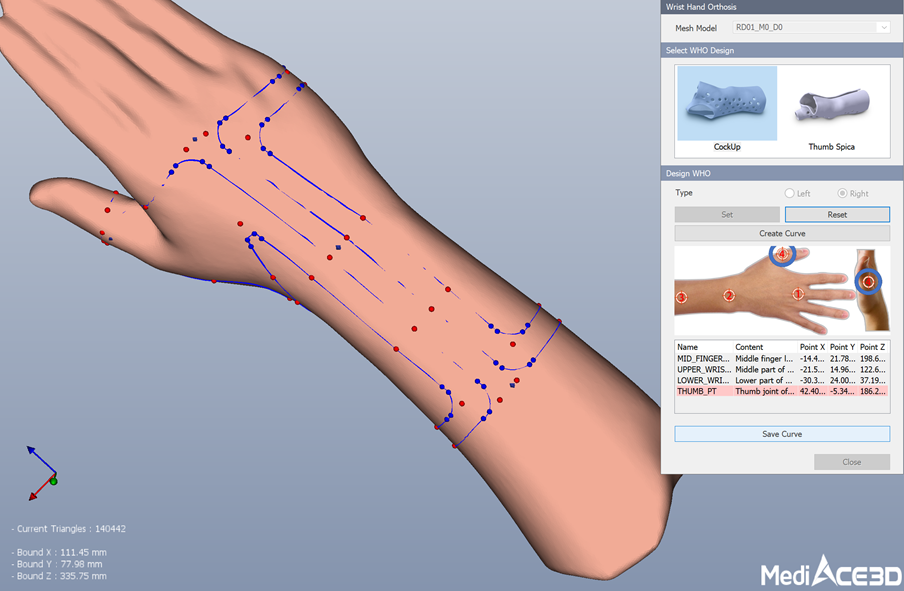

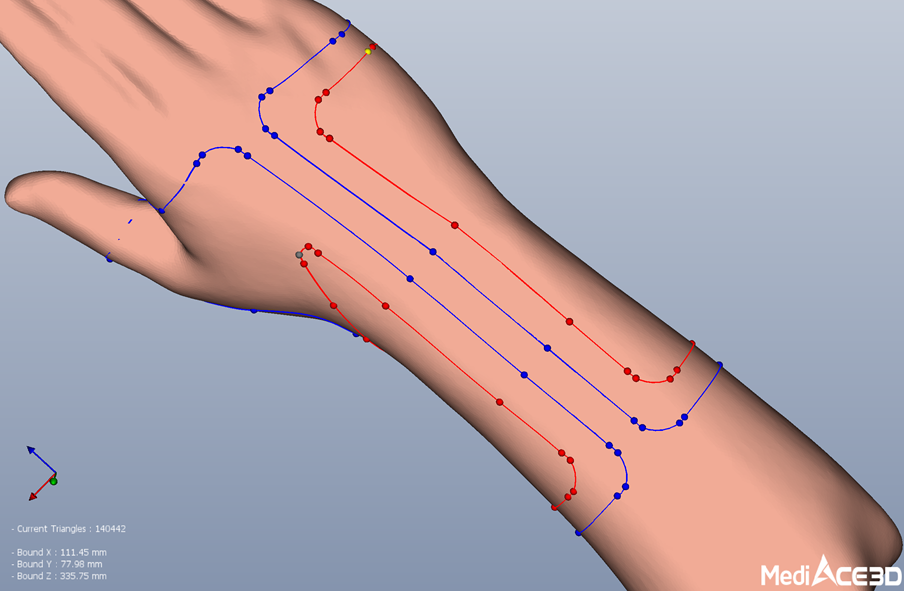

 Create Curve대상 메시 모델에서 지정된 점을 사용하여 곡선을 생성합니다.

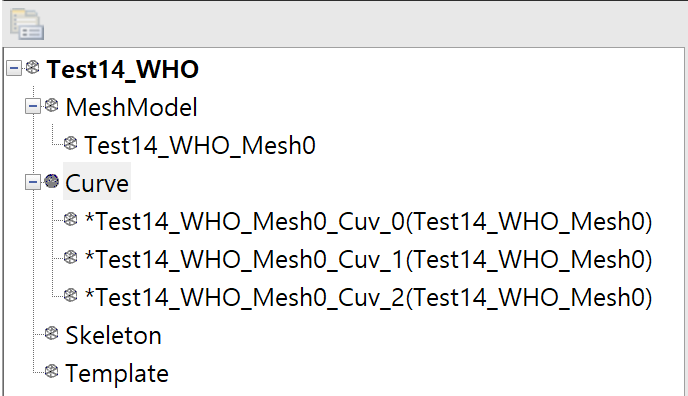

• 프로젝트 트리 창에서 저장된 커브와 포인트를 확인할 수 있습니다.
|
|
 Save Curve생성된 커브와 점을 저장합니다.
'Draw' 기능으로 곡선을 편집하고 최종 설계를 완료합니다.
|
|
