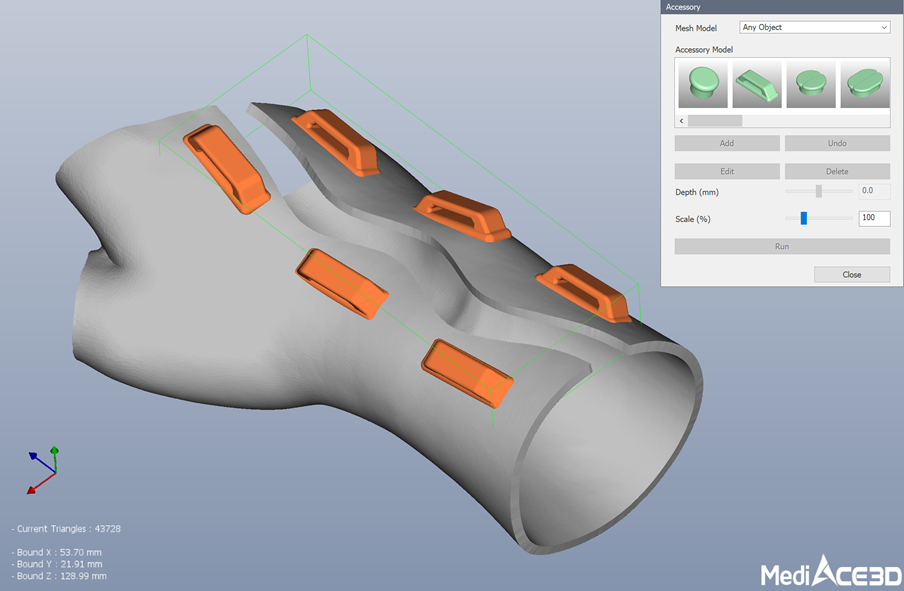

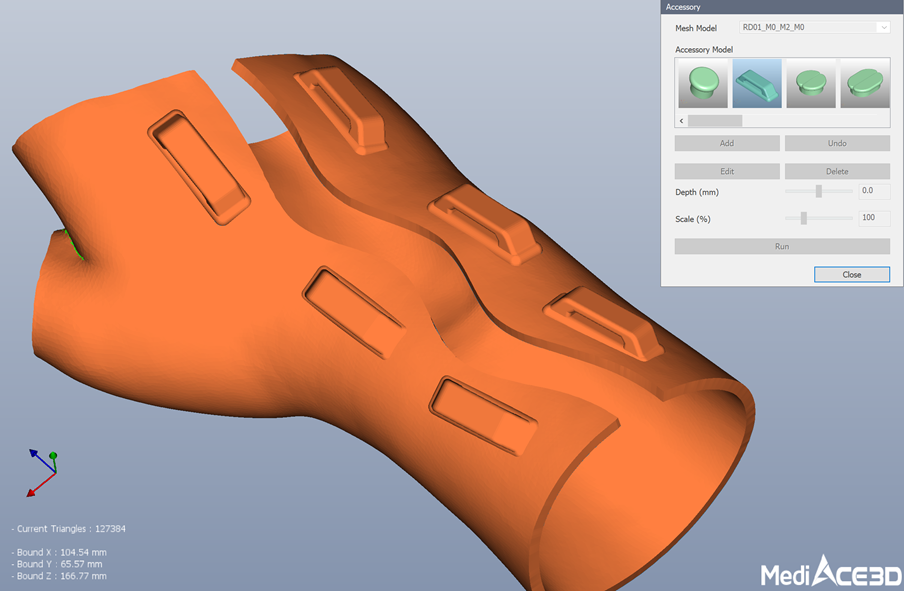

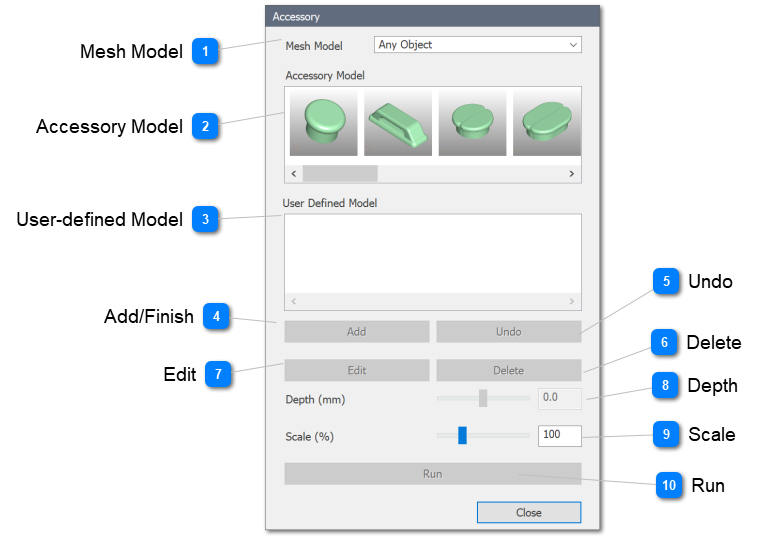

액세서리 부품을 선택하고 메시 모델에 추가합니다.
 Mesh Model액세서리 부품을 부착할 메시 모델을 선택합니다.
※ 대상 메시 모델을 선택하고 액세서리 부품을 추가하면 boolean 기능을 통해 하나의 메시 모델이 됩니다.
※ 'Any Object' 선택하고 액세서리 부품을 추가하면 별도의 액세서리 메시 모델이 추가로 생성됩니다.
|
|
 Accessory Model추가할 액세서리 부품을 선택해주십시오.
|

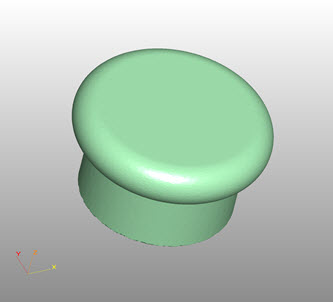

String Hook
|
Clip Holder
|

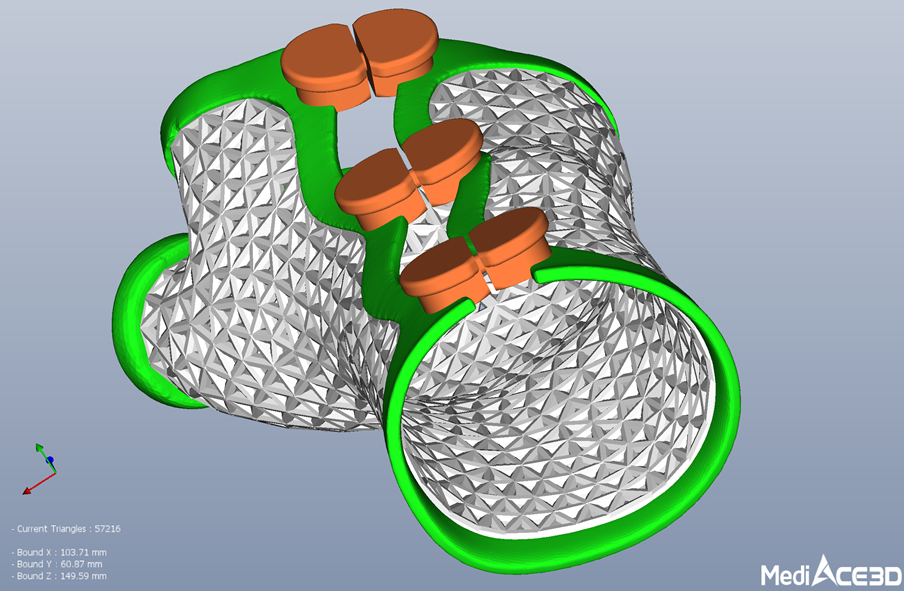

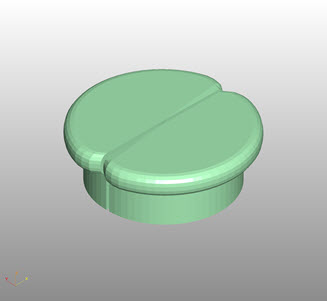

Round Holder
(2 Pieces)
|

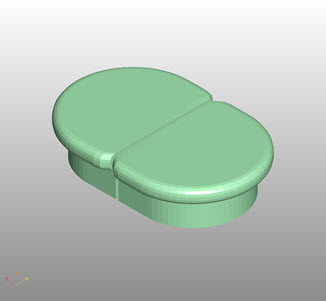

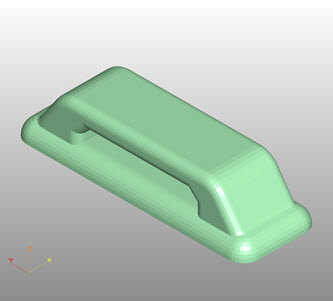

Long Round Holder
(2 Pieces)
|
|
|
|
|
|
|

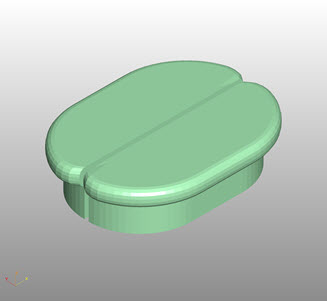

Short Round Holder
(2 Pieces)
|
Round flat guide
|
Slot flat guide
|
Rectangular flat guide
|
|
|
|
|
|
|
Cylindrical pin
|
Velcro Guide
|

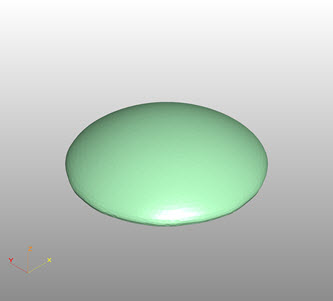

Emboss
|
RD Logo
|
|
|
|
|
|
※ String Hook : 끈, 원형 밴드 등으로 조일 때 사용합니다.
※ Clip Holder : C- 클립, 오메가 클립 등으로 조일 때 사용합니다.
※ Round Holder : 원형 밴드, 오메가 클립 등으로 조이는 데 사용합니다.
※ Long Round Holder : 원형 밴드, 오메가 클립 등으로 조일 때 사용합니다.
※ Short Round Holder : 원형 밴드, 오메가 클립 등으로 조이는 데 사용합니다.

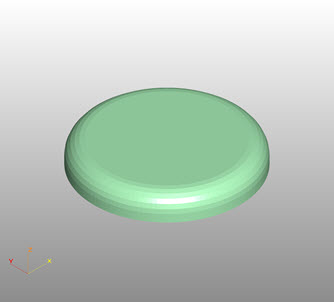

※ Round flat guide : 원형 구멍 주위에 보강 부품을 추가합니다.

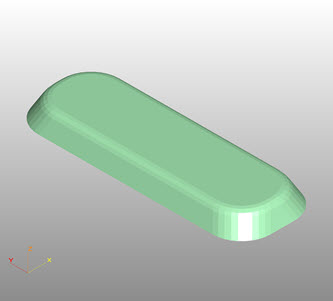

※ Slot flat guide : 슬롯 구멍 주위에 보강 부품을 추가합니다.

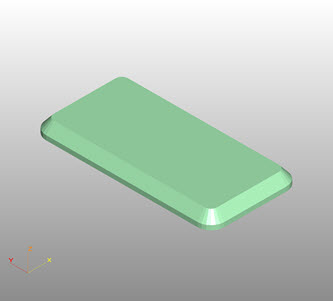

※ Rectangular flat guide : 멀티 홀 주위에 보강 부품을 추가합니다.

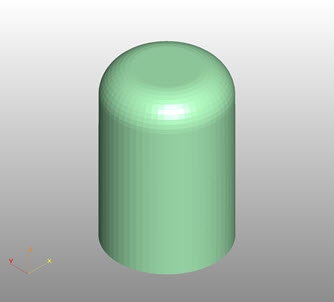

※ Cylindrical pin : 인접 부품이 분리되지 않도록 가이드 핀을 추가합니다.

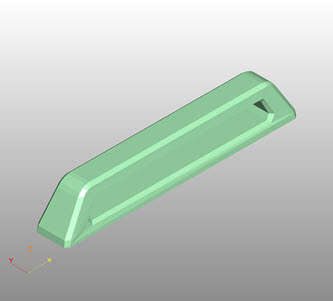

※ Velcro Guide : 벨크로가 풀리지 않도록 가이드를 추가합니다.
※ Emboss : 외관상의 미학, 강화 등 돌출 기능에 사용합니다.

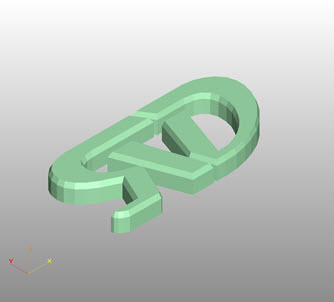

※ RD Logo : Realdimension 로고, 강화 등 돌출 기능 추가합니다.
|
|
 User-defined Model사용자정의 악세서리 모델을 등록합니다.
|
|
 Add/Finish액세서리 부품을 선택한 후 액세서리 부품 추가 Add / Finish
Add 상태에서 액세서리를 추가하면서 'scale' 바를 조정하여 액세서리의 크기를 조정할 수 있습니다.
|
|
 Undo'Add' 모드에서 마지막으로 추가한 액세서리 부품을 취소합니다.
|
|
 Delete선택한 액세서리 부품을 삭제합니다.
'Finish' 완료한 후 추가 된 액세서리를 선택하고 삭제 버튼을 클릭하여 제거합니다.

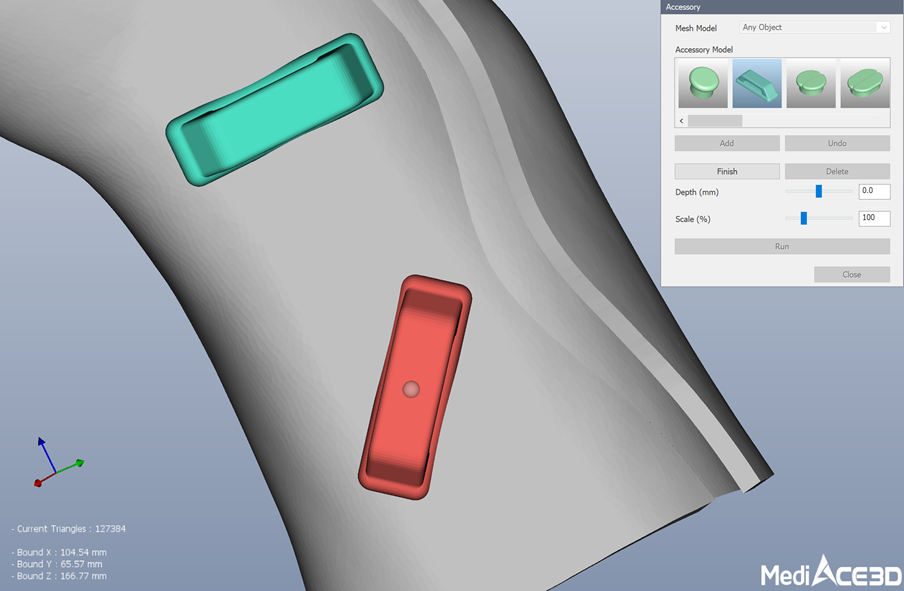

선택한 액세서리가 갈색으로 표시됩니다.
|
|

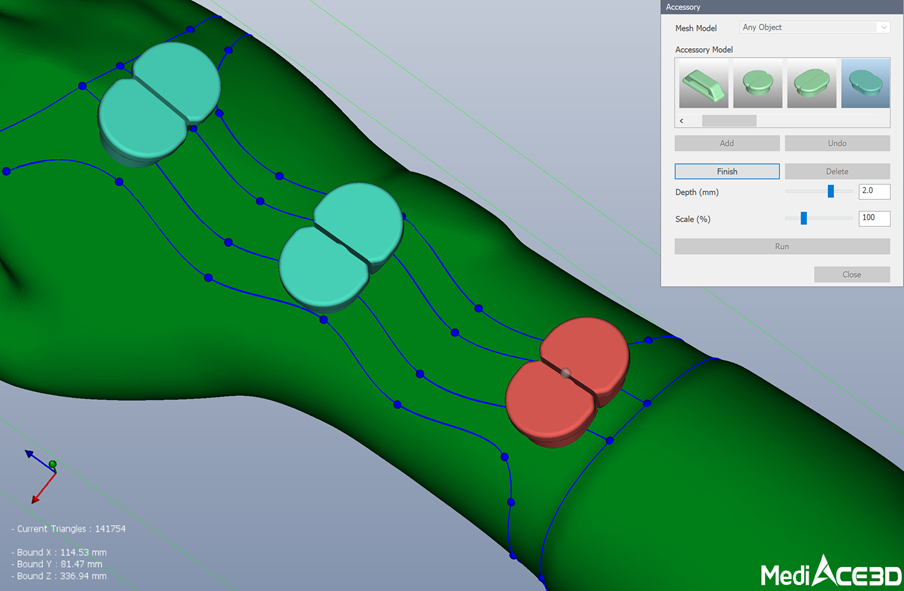

 Edit추가된 액세서리 부품을 편집합니다. (액세서리 선택한 후에 작동합니다.)
추가 완료한 부품을 선택하고 편집 버튼을 클릭하여 부품을 편집합니다.
선택한 액세서리가 갈색으로 표시됩니다.
편집 모드에서 이동, 회전, 깊이 변경 및 스케일 조정과 같은 수정 사항을 적용합니다.
Move :마우스 오른쪽 버튼을 사용하여 선택한 개체의 중심에서 구 모양을 이동합니다. (표면을 따라 이동)
Rotate:마우스 오른쪽 버튼을 클릭하여 선택한 개체의 구 모양을 제외한 다른 개체면을 마우스로 클릭하여 회전합니다. (구 주위로 회전)
|
|
 Depth편집 모드에서 슬라이드바를 사용하여 깊이 위치를 조정합니다.
액세서리 부품은 메시 모델과 병합되도록 메시 모델과 적절하게 겹치도록 깊이를 조정합니다.
|
|
 Scale
선택한 액세서리 부품의 크기를 조정합니다.
|
|
 Run액세서리 생성하기를 실행합니다.
액세서리 메시 모델은 선택된 모델 이름에 _A0, _A1 등을 추가하여 생성되고 프로젝트 트리에 표시됩니다.
타겟 메시 모델을 '모든 오브젝트'로 선택할 때, 프로젝트 이름에 _A0, _A1 등과 같은 첨자를 추가하여 액세서리 메시 모델이 생성되고 프로젝트 트리의 맨 위에 표시됩니다.
|
|
