Pattern

통풍구를 만들기 위하여 원하는 홀 패턴 형상을 선택하여 메시 모델에 추가하고 통풍구를 생성합니다.

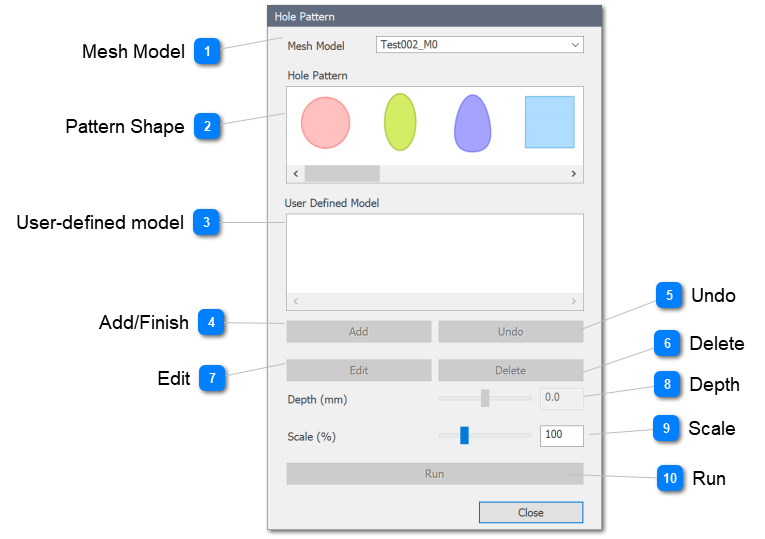

Mesh Model

대상 메시 모델을 선택합니다.

※ 대상 메시 모델을 선택하고 Hole Pattern을 추가할 때, 대상 메시 모델에 Hole Pattern 모델이 Boolean으로 제거된 한개의 Mesh Model로 복사생생됩니다.

추가할 패턴 모양을 선택합니다.

원형 패턴 모델은 지름 10mm 가 100 스케일이므로, 스케일을 조정하여 원하는 치수의 원형 홀을 만들 수 있습니다.

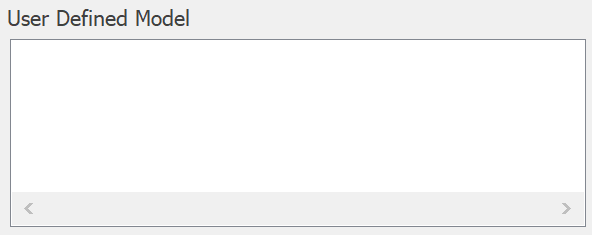

사용자정의 패턴 모델을 등록합니다.

Admin 메뉴 그룹의 user-defined library function 에서 등록한 패턴 모델이 표시됩니다.

패턴 모양을 선택한 후 패턴 모양 추가합니다. Add / Finish

Add 상태에서 패턴 모양을 추가하는 동안 scale 바를 조정하여 패턴 모양의 크기를 조정할 수 있습니다.

'Add' 모드에서 마지막으로 추가한 Pattern 부품을 취소합니다.

선택한 액세서리 부품을 삭제합니다.

'Finish' 완료한 후 추가 된 패턴 모델을 선택하여 'Delete' 버튼을 클릭하여 제거합니다.

선택한 액세서리가 갈색으로 표시됩니다.

패턴 모양을 편집합니다. (패턴 모양을 선택한 후 작동합니다.)

추가 완료를 완료 한 후 추가 된 모양을 선택하고 편집 버튼을 클릭하여 선택한 모양을 편집합니다.

선택한 패턴 모양이 갈색으로 표시됩니다.

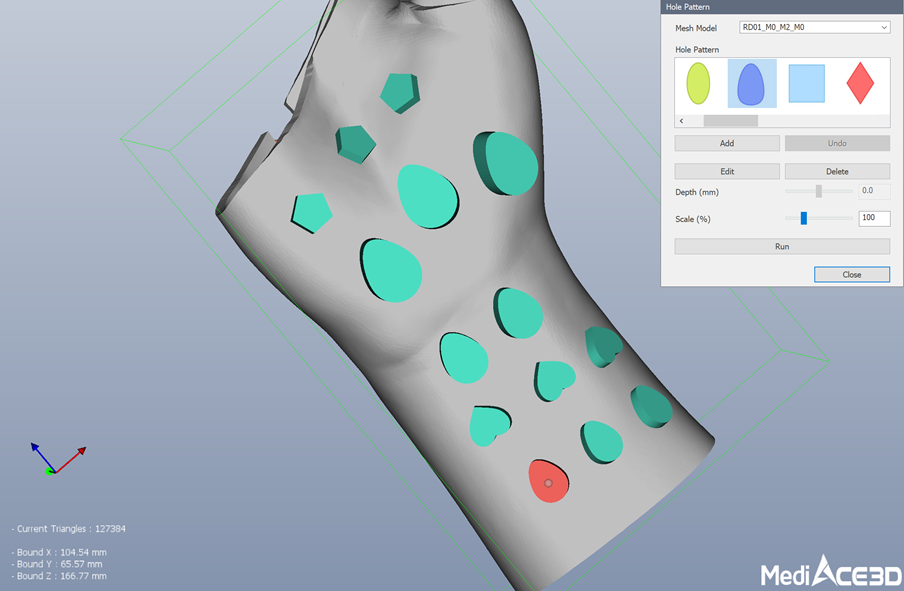

편집 모드에서 이동, 회전, 깊이 변경 및 스케일 조정과 같은 수정 사항을 적용합니다.

Move: 마우스 오른쪽 버튼으로 선택된 패턴 모델의 센터의 작은 구를 선택하여 드래그로 이동합니다. (표면을 따라 이동).

Rotate: 마우스 오른쪽 버튼을 사용하여 선택한 개체의 구 모양을 제외한 다른 개체면을 마우스로 클릭하여 회전합니다. (구 주위로 회전)

새 메시 모델은 대상 메시 모델과 패턴 모양 사이의 'Boolean' 작업으로 만들어집니다.

'Edit' 상태에서 슬라이드 바를 사용하여 깊이 위치 조정합니다.

패턴 모양의 깊이와 위치를 조정합니다.

선택한 패턴 모양의 크기를 조정합니다.

길이 방향은 스케일이 적용되지 않고 동일합니다.

패턴이 포함된 메시 모델을 생성하기 위해 실행합니다.

새 메시 모델은 대상 메시 모델과 패턴 모양 사이의 'Boolean' 연산을 통해 만들어집니다.

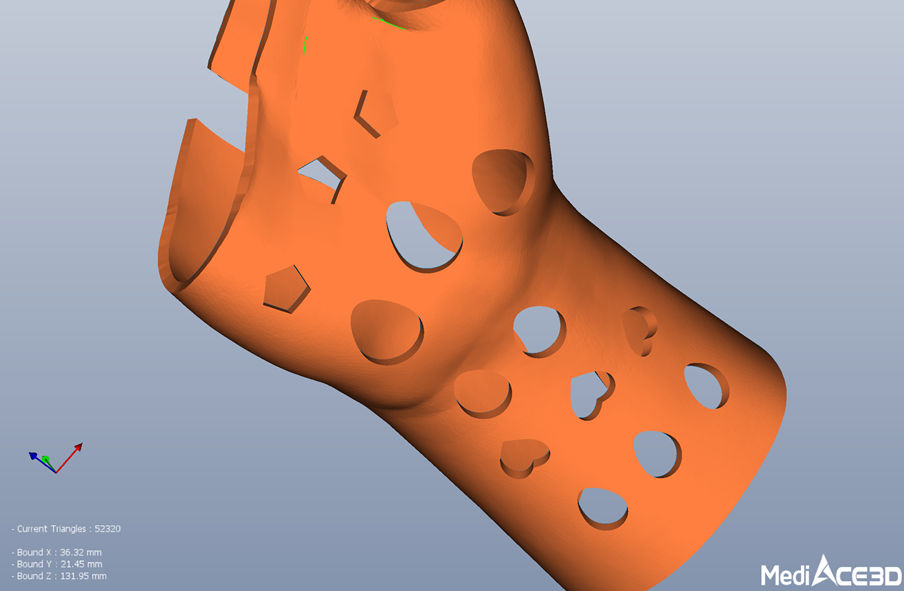

패턴 메시 모델은 선택된 모델 이름에 _P0, _P1 등과 같은 첨자를 추가하여 생성하고 프로젝트 트리에 표시합니다.
