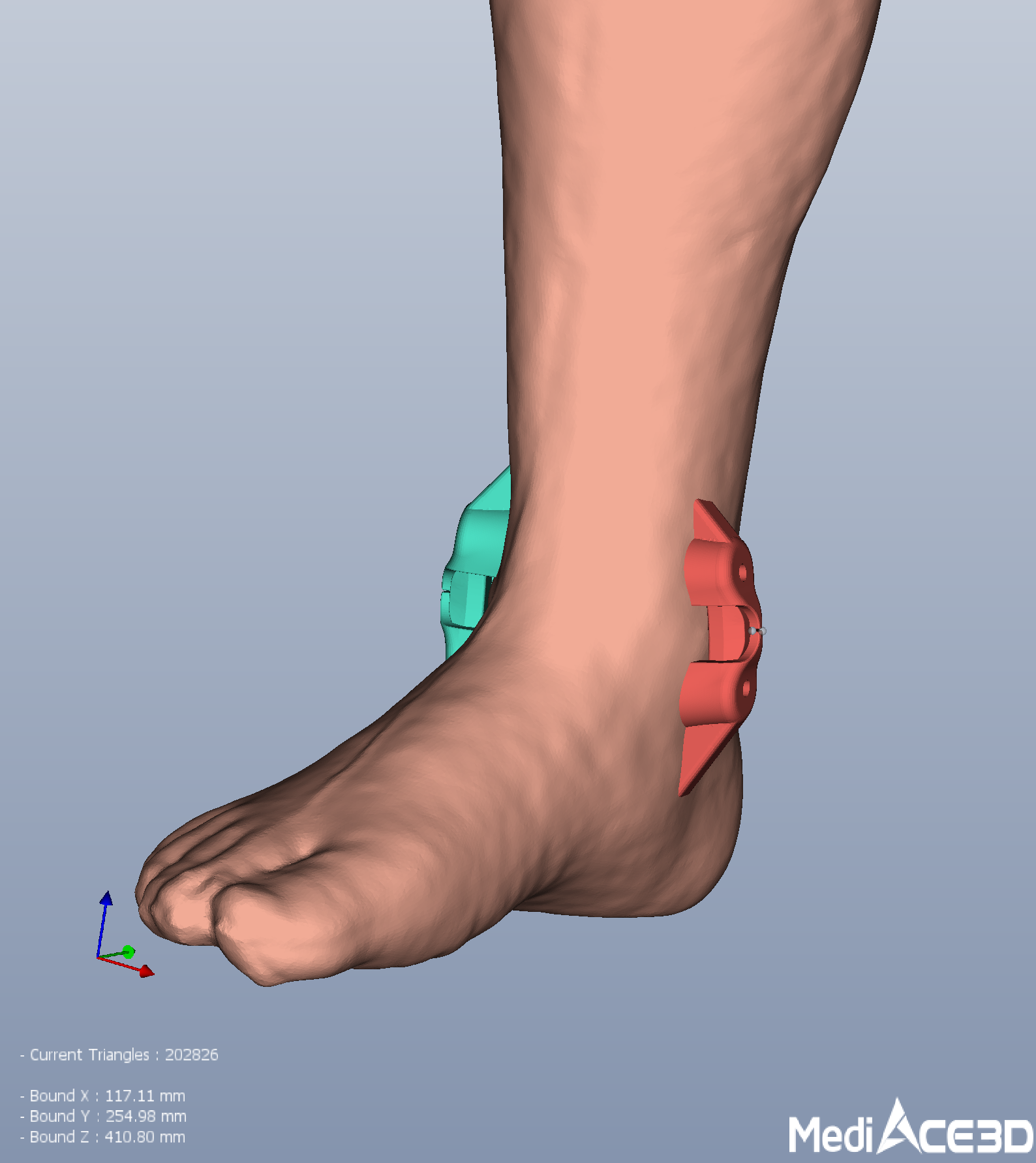

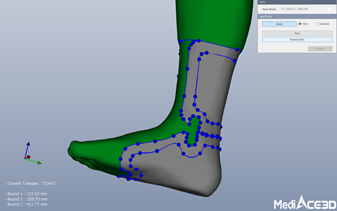

Hinged AFO의 Joint 유형을 선택하고 메시 모델에 추가합니다.

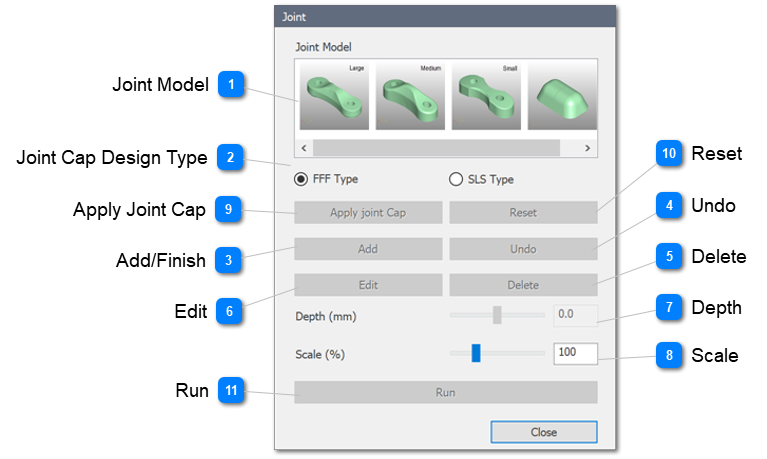

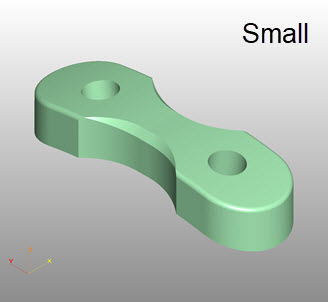

 Joint Model추가할 'Joint Model'을 선택합니다.
TAMARACK FLEXURE JOINT
|
Large
|

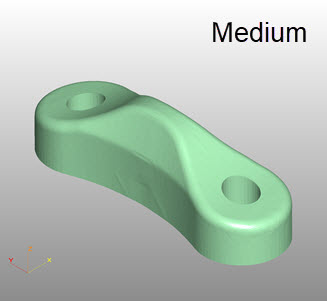

Medium
|
Pediatric
|
Stopper
|
|
|
|
|
|
|
|
 Joint Cap Design Type조인트 캡 디자인을 선택합니다.

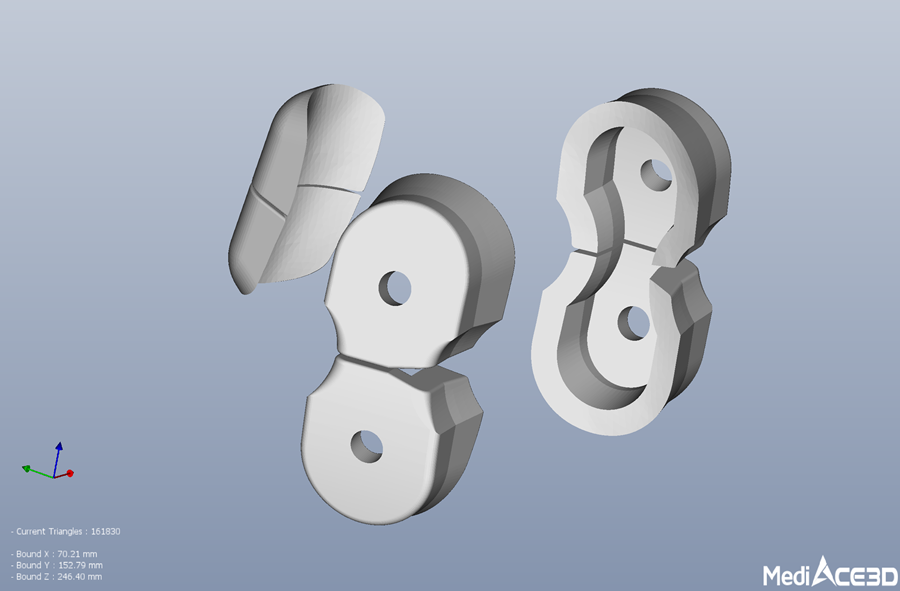

FFF 타입의 조인트 캡 디자인은 3D 프린팅에 적합한 서포터 형상을 포함하고 있습니다.
|
|
 Add/Finish선택된 Joint를 추가하고 종료합니다.
|
|
 Undo마지막으로 추가한 Joint 부품을 순서대로 취소합니다.
|
|
 Delete선택한 Joint를 삭제합니다.
먼저 삭제할 Joint를 선택하고(Joint는 갈색) 'Delete' 버튼을 눌러 제거합니다.
|
|

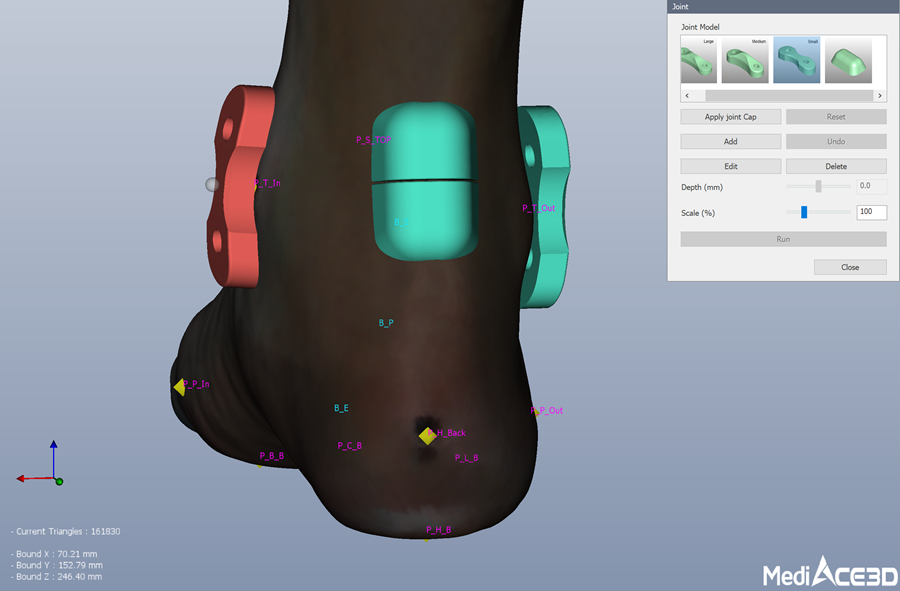

 Edit
추가된 부품을 편집합니다. (조인트 부분을 선택한 후 작동합니다.)
추가 완료를 완료 한 후 추가 된 부품을 선택하고 편집 버튼을 클릭하여 선택한 부품을 편집합니다.
선택한 조인트 부품이 갈색으로 표시됩니다.

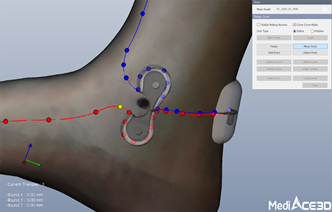

편집 모드에서 이동, 회전 및 깊이 변경과 같은 수정 사항을 적용합니다.
스케일 조정은 스토퍼 모델에만 적용하여야 합니다.
Move : 마우스 오른쪽 버튼을 사용하여 선택한 개체의 중심에서 구 모양을 이동합니다. (표면을 따라 이동)
Rotate: 마우스 오른쪽 버튼을 클릭하여 선택한 개체의 구 모양을 제외한 다른 개체면을 마우스로 클릭하여 회전합니다. (구 주위로 회전)
|
|
 Depth
Edit 상태에서 슬라이드바를 조정하여 위치 조정합니다.
깊이 값을 조정하여 조인트 위치와 스토퍼의 접촉 영역을 조정합니다.
|
|
 Scale
선택한 스토퍼 부분의 크기를 조정합니다.
Joint 부품은 고정 치수로 기성 제품을 사용합니다.
|
|

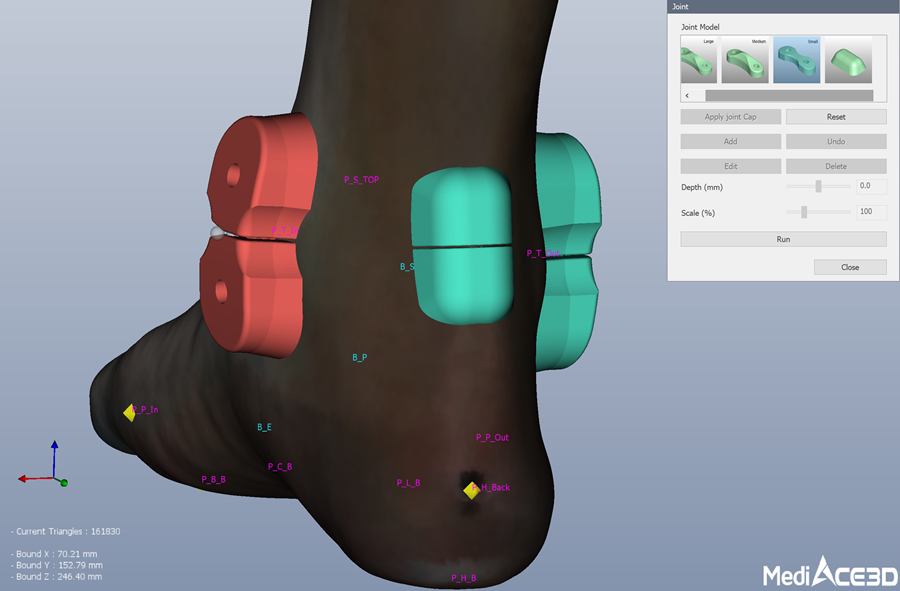

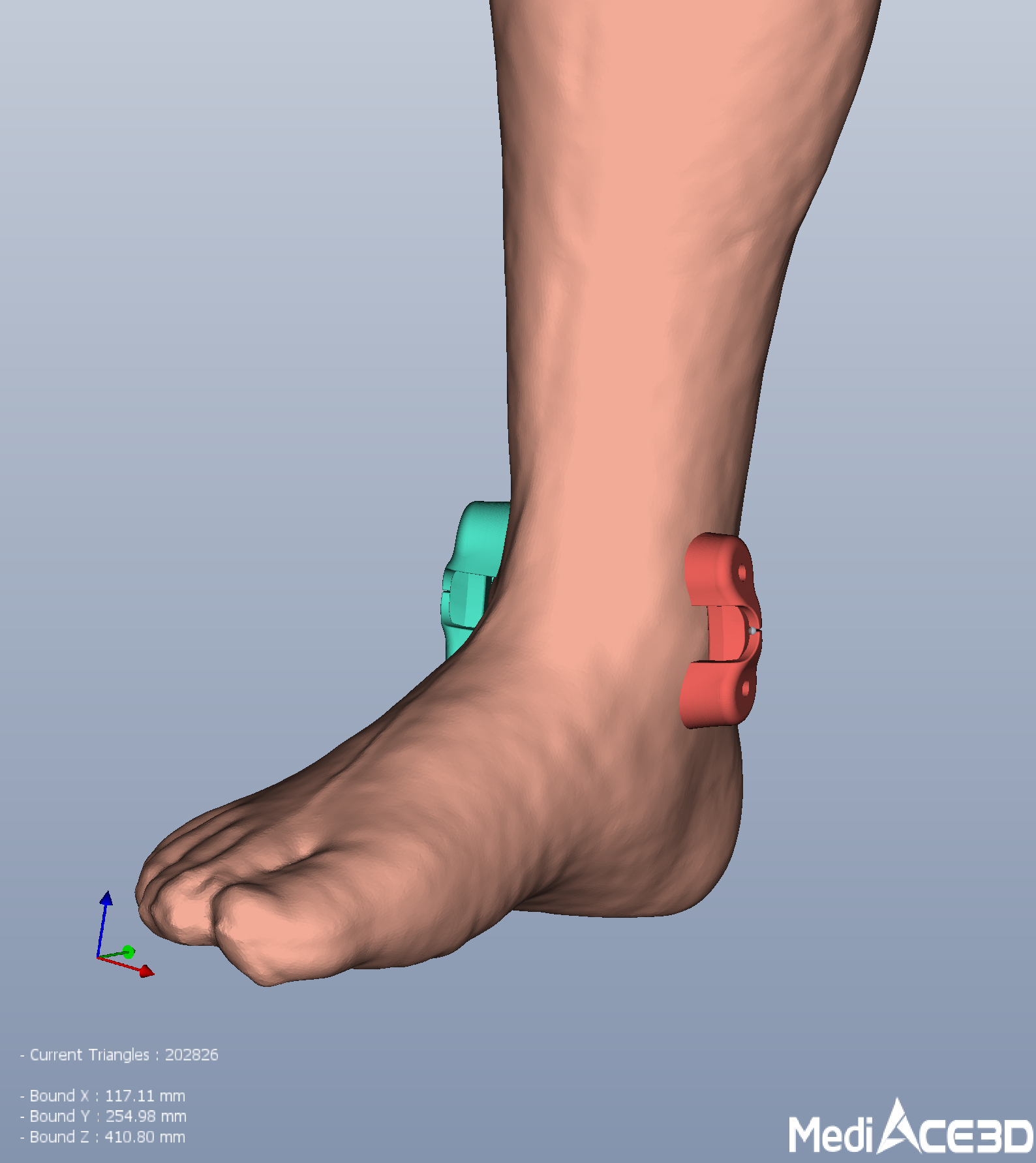

 Apply Joint Cap현재 Joint 위치에 조인트 캡을 장착합니다.

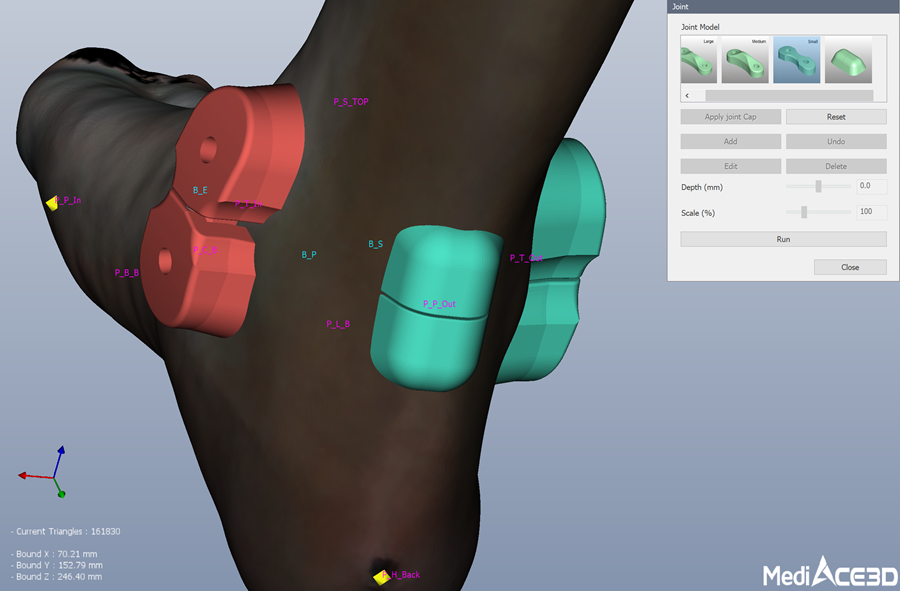

조인트 캡의 방향을 바꾸려면 조인트 캡을 클릭합니다.
|
|
 Reset적용된 Joint Cap 적용을 취소합니다.
Joint를 변경 또는 재배치하고 조인트 캡을 다시 적용합니다.
|
|

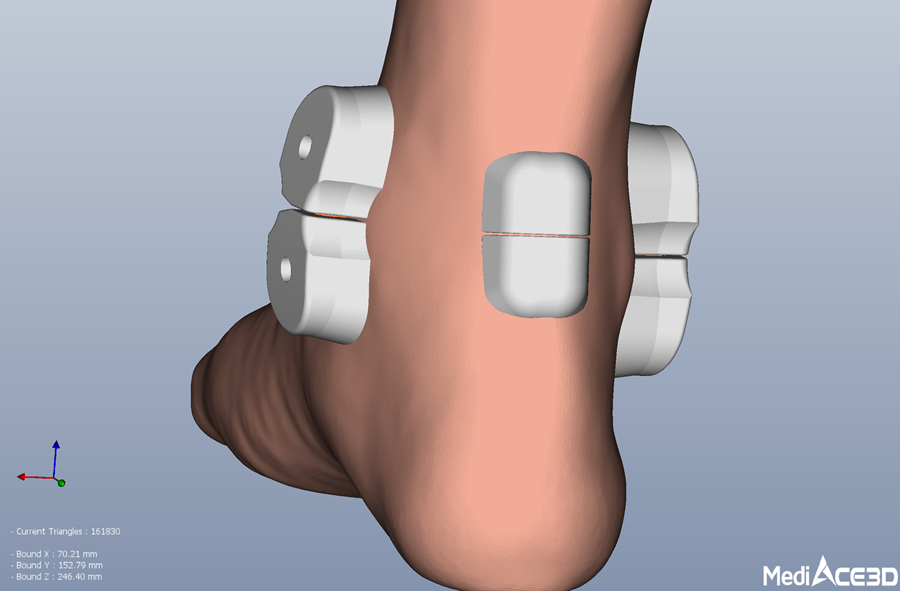

 RunAFO 모델에 Joint Cap을 생성합니다.
Joint 메시 모델은 프로젝트 이름에 _H0, _H1 등과 같은 첨자를 추가되어 프로젝트 트리에 표시됩니다.
|
|

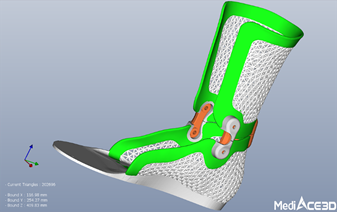

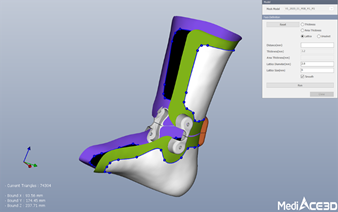

Hinged AFO Design의 이미지
