AFO Product

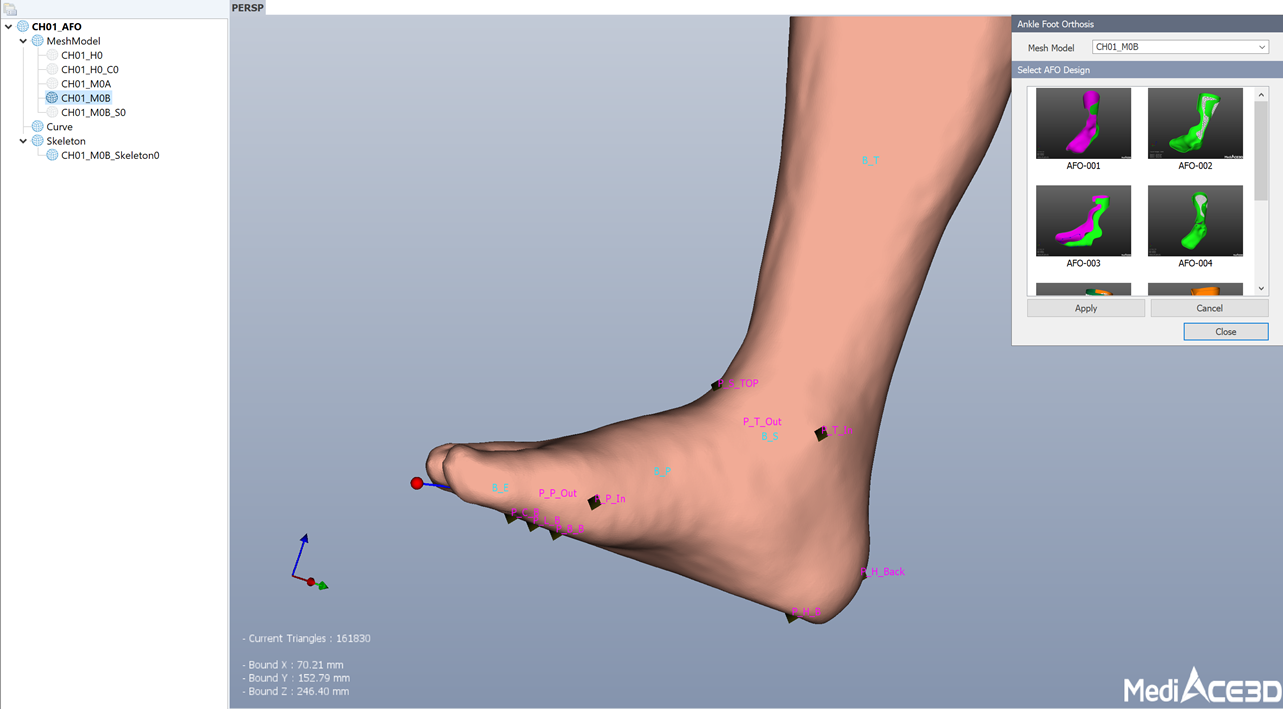

하지 스캔 메시 모델에 AFO (Ankle Foot Orthosis) 모델의 템플릿 디자인 곡선을 적용합니다.

AFO Product
 Skeleton이 생성되어 있어야 실행가능합니다.

1

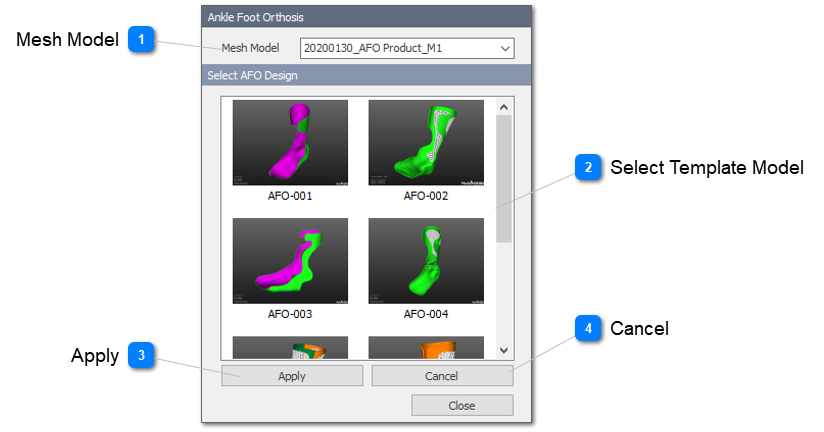

Mesh Model

1. Mesh Model
skeleton을 포함한 메시 모델을 선택합니다.

2

Select Template Model

사용할 템플릿 디자인 모델을 선택하고 템플릿 디자인 미리보기 할 수 있습니다.


3

Apply

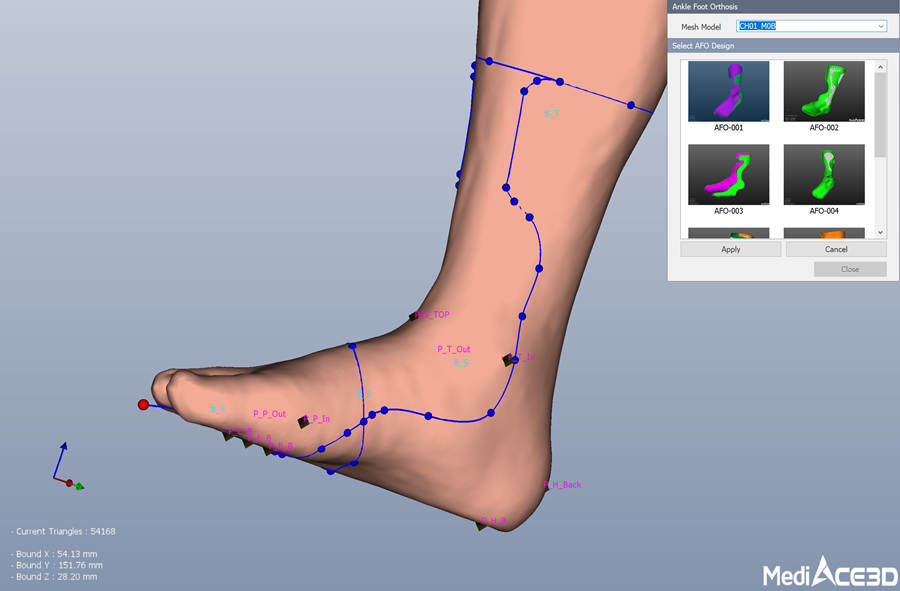

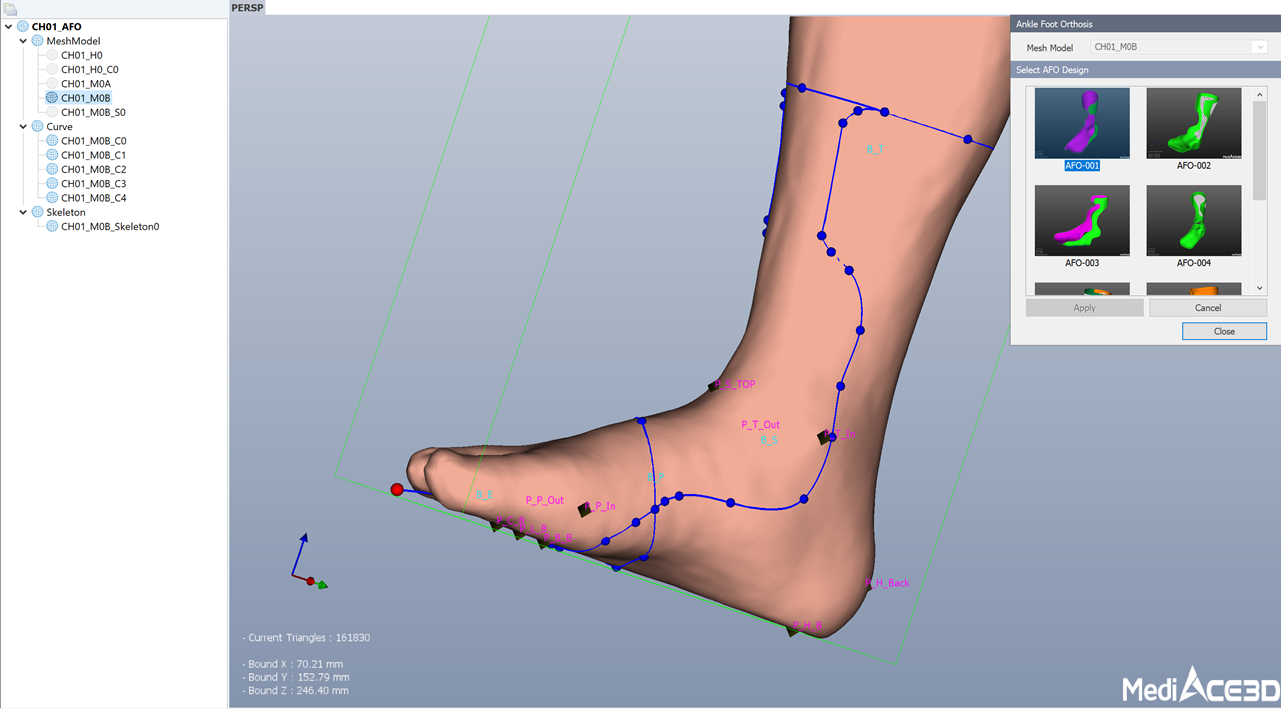

선택한 템플릿 디자인을 적용합니다.
'Draw' 기능으로 커브를 추가하거나 편집할 수 있습니다.


4

Cancel

적용된 템플릿 디자인 곡선을 제거하고 취소합니다.
