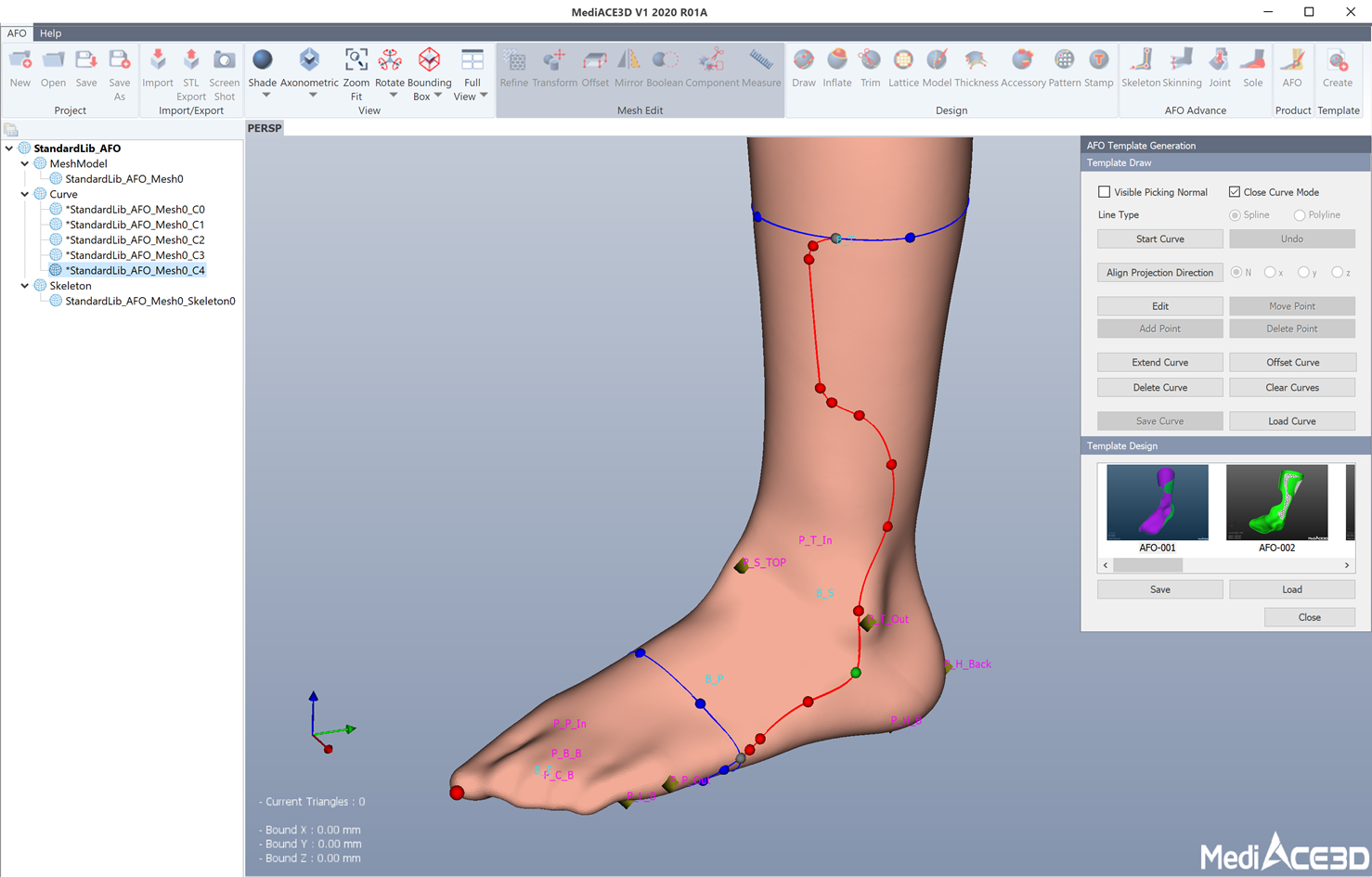

'Draw' 기능을 사용하여 스켈레톤 정보를 포함하는 표준 라이브러리 디자인 곡선을 작성하고 템플릿 디자인을 저장(등록)할 수 있습니다.
 Visible Picking Normal선택한 점의 법선 벡터를 표시합니다.
모델 작성 시 두께 방향을 나타내는 참조 정보를 보여줍니다.
|
|
 Close Curve Mode두 끝점을 연결하는 닫힌 곡선으로 표현됩니다.
Close curve 모드에서 두 끝점은 하나의 점처럼 작동합니다.
|
|
 Line Type점을 연결하는 선 종류를 정의합니다.
편집 모드에서 점을 선택하고 선 종류를 변경합니다.
• Spline : 점 사이의 곡선
• Polyline : 점 사이의 직선
|
|
 Start/End Curve커브를 만들려면 커브 시작 버튼을 클릭하고 커브 완료 버튼으로 한 커브를 마무리합니다.
최소한의 점으로 부드러운 곡선을 만듭니다.
발가락 부위의 골격 기준점에서 발가락쪽으로 이탈하는 곡선을 만들면 안됩니다.
|
|
 Undo마지막으로 지정한 포인트 취소합니다.
|
|
 Align Projection Direction축 방향으로 설계 곡선을 만드는 모든 점의 투영 벡터를 정렬하고 존재하는 경우 활성화합니다.
Visible Picking Normal 모드가 선택된 상태에서 투영 방향 정렬을 실행하면 곡선 점의 벡터 방향이 투영 축의 방향에 정렬되어 있음을 알 수 있습니다.
※ 디자인의 두께를 지정할 때 포인트 벡터를 지정하고 투영 방향 정렬을 사용하여 포인터 벡터의 방향에 따라 자유 표면에서 투영 표면까지 원하는 두께의 모양을 만들 수 있습니다.
커브를 선택하고 'Edit' 모드에서 활성화하여 커브 포인트의 벡터 방향을 지정할 수 있습니다.
Visible Picking Normal 모드가 선택된 상태에서 점의 벡터 방향을 확인하고 수정할 수 있습니다.
※ 기본적으로 N (Normal Vector)이 설정되어 있으며 가장 일반적인 설정입니다. 포인터 벡터를 변경하려면 디자인 모양과 벡터를 이해하고 사용해야 합니다.
|
|
 Start/Finish커브 포인트 편집을 시작 / 마침합니다.
편집 할 커브를 선택하고 편집 모드를 활성화합니다.
커브 점 편집을 마치면 완료합니다.
Move Point : 선택한 점을 클릭하고 원하는 위치로 이동하여 곡선을 수정합니다
Add Point : 커브에 포인트를 추가합니다.
Delete Point : 커브에서 선택된 포인트를 삭제합니다.
포인트 삭제 기능은 먼저 버튼을 선택하고 삭제할 포인트를 선택합니다.
취소 기능이 없으므로 잘못 삭제하면 포인트 추가 기능으로 포인트를 다시 추가해야 합니다.
|
|
 Extend Curve닫힌 커브가 아닌 경우 끝점에서 포인터를 추가하여 커브를 연장합니다.
닫힌 곡선의 경우 닫힌 끝점을 제거하고 끝점에 포인터를 추가하여 곡선을 연장합니다.
대상 커브를 선택하고 커브 확장 버튼을 클릭 한 다음 먼저 끝점을 클릭하고 점을 추가하여 커브를 연장합니다.
'Finish' 버튼을 클릭하여 연장 곡선을 완성합니다.
|
|
 Offset Curve대상 커브를 선택하고 오프셋 커브 버튼을 클릭 한 후 커브를 복사 할 오프셋 위치를 지정합니다.
|
|
 Delete Curve선택된 곡선을 제거합니다.
|
|
 Clear Curve작업중인 모든 커브를 삭제합니다.
|
|
 Save Curve
커브 목록이 프로젝트 트리 창에 표시됩니다.
저장되지 않은 곡선은 트리 창의 곡선 목록 앞에 *로 표시됩니다.
저장된 커브 정보는 프로젝트 커브 폴더에 XML 파일로 저장됩니다.
|
|
 Load Curve
저장된 XML 파일을 로드하여 곡선을 추가합니다.
Load된 커브를 사용하려면 모델이 같은 위치에 있어야 합니다.
|
|
 Select Template Model
라이브러리에서 템플릿 모델을 선택합니다.
마우스 오른쪽 버튼을 클릭하여 추가 작업을 실행할 수 있습니다.
• Rename : 선택한 템플릿 모델의 이름을 변경합니다.
• Delete : 선택된 템플릿 모델을 삭제합니다.
• Upload : 템플릿의 대표 이미지를 변경합니다.
기본 시스템 템플릿은 편집할 수 없습니다.
|
|
 Save Template Design새로운 사용자 정의 템플릿으로 저장합니다.
|
|
 Load선택한 템플릿 디자인을 불러옵니다.
• Tip. 로드된 템플릿을 ‘Draw’와 ‘Save’로 편집하여 새 템플릿을 만들 수 있습니다.
|
|
TIP.
STD Library 프로젝트를 이용하여 디자인 모드에서 최종 보조기 모델을 생성하여 평가한 다음에 템플릿 모델 이미지와 함께 저장하고, 템플릿 디자인 모드에서 Load Curve로 디자인 커브를 생성하고 템플릿을 등록한다.
이때 템플릿 디자인 이미지도 함께 등록할 수 있다.
