메시 모델에 적합한 스켈레톤을 생성합니다.
스켈레톤 기능은 스캔 발 모델이나 스캔 발 모델을 변형한 작업 더미 모델에서만 사용하여야 합니다.
※ 선택한 메시 모델이 Curve 정보를 포함하고 있으면 스켈레톤 기능을 실행할 수 없으며 이전 curve는 모두 삭제해야 합니다.

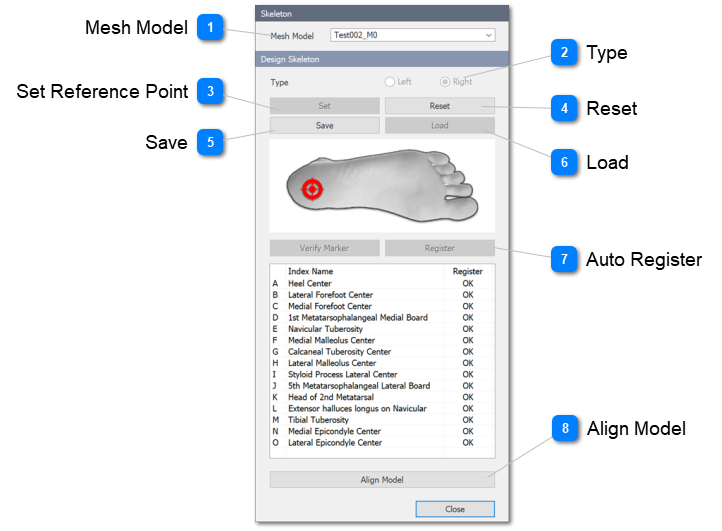

 Mesh Model대상 메시 모델을 선택합니다.
|
|
 Type대상 메시 모델에 따라 왼발 또는 오른발을 선택합니다.
스켈레톤 생성된 발 모델은 왼발과 오른발을 자동으로 인식합니다.
|
|
 Set Reference Point'Set' 버튼을 클릭하고 팝업창의 이미지를 참고하고 메시 모델에서 순서대로 15점을 찍어 Skeleton을 정의합니다.
15개의 점을 대상 메시 모델에 위에 그릴 수 있습니다. 15개의 점은 스켈레톤을 생성하기 위해 반드시 필요한 요소입니다.
스켈레톤 포인트들은 스켈레톤 목록에서 안내하는 순서대로 지정하고, 스켈레톤 목록의 빨간색 하일라이트 목록은 다음에 선택할 스켈레톤 포인트를 안내합니다.
스켈레톤 포인트를 잘못 지정한 경우 스켈레톤 목록에서 수정할 포인트의 이름을 선택(파란색 하일라이트 목록)하여 재지정합니다.
※단, 15개 스케레톤 포인트를 모두 지정한 경우에는 스켈레톤 목록에서 수정할 없으며 Reset 하고 Set으로 재지정하여야 합니다.
•

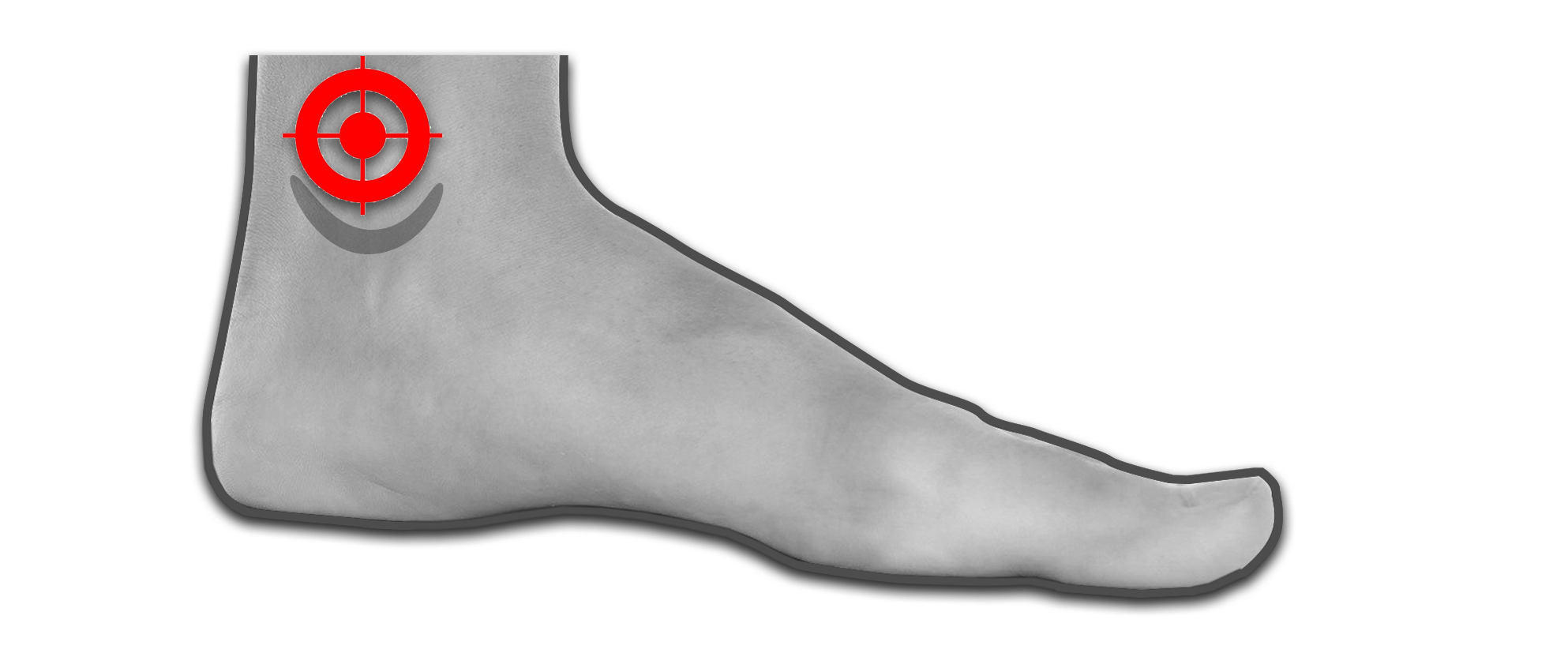

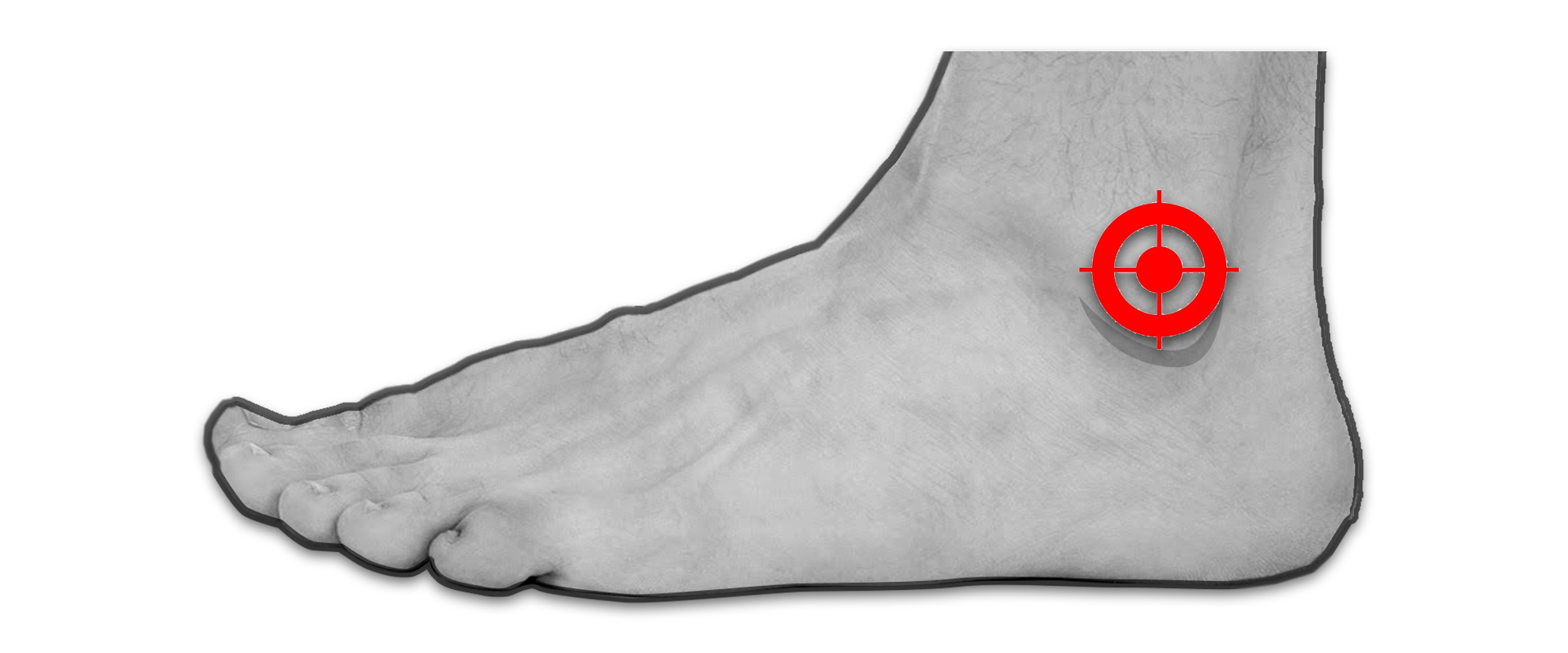

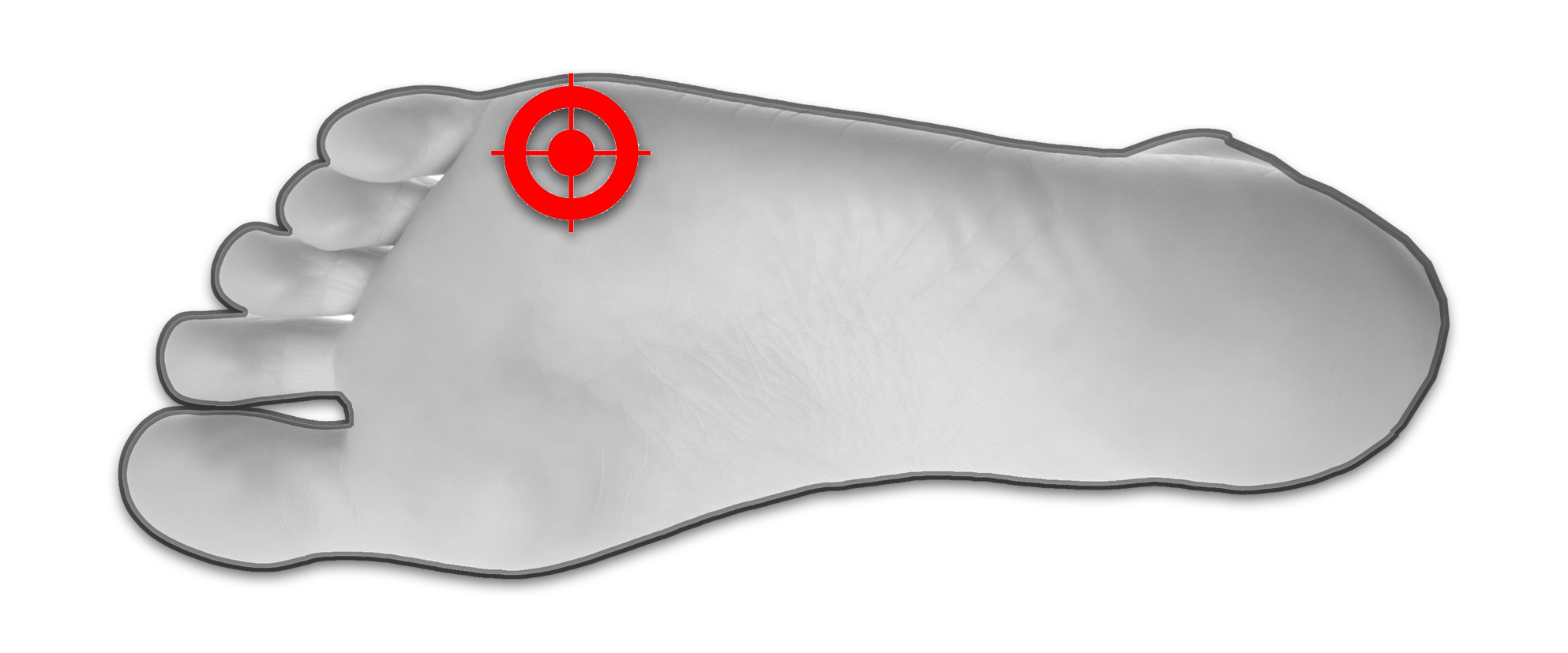

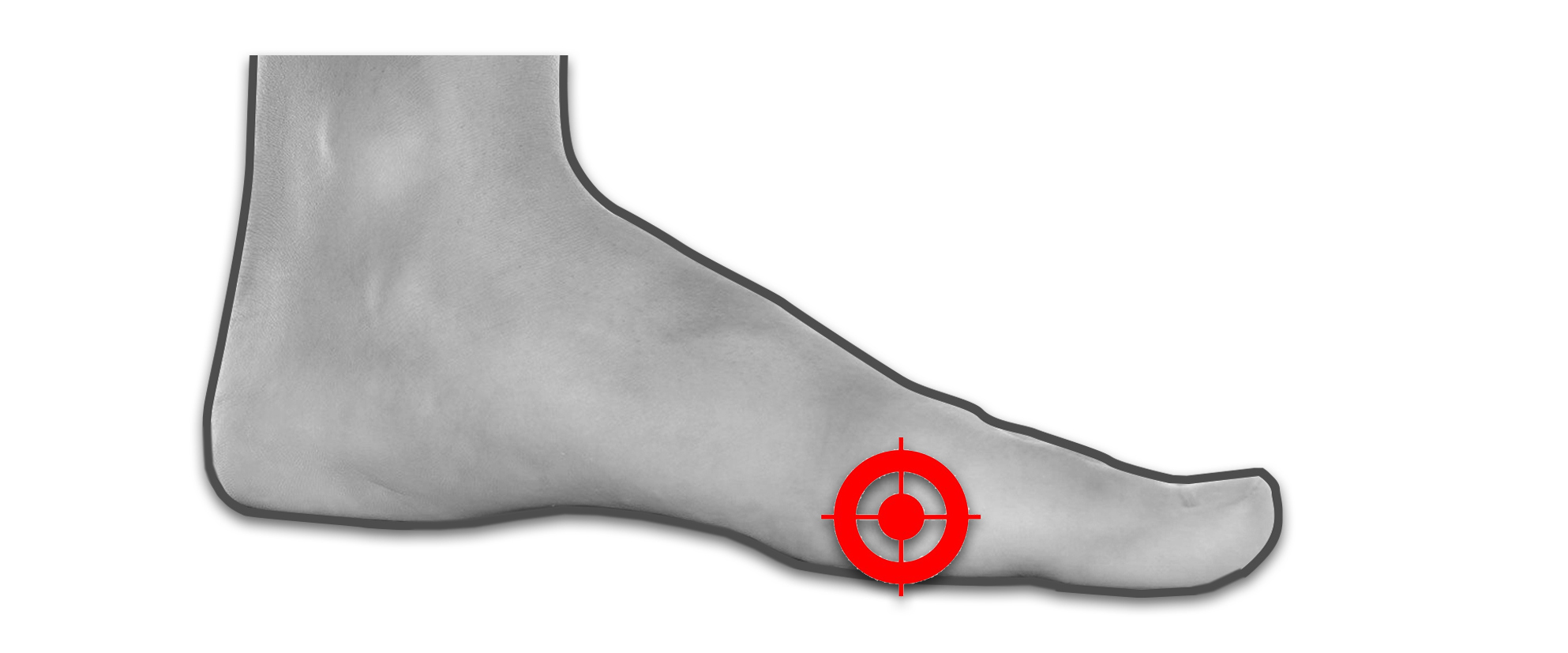

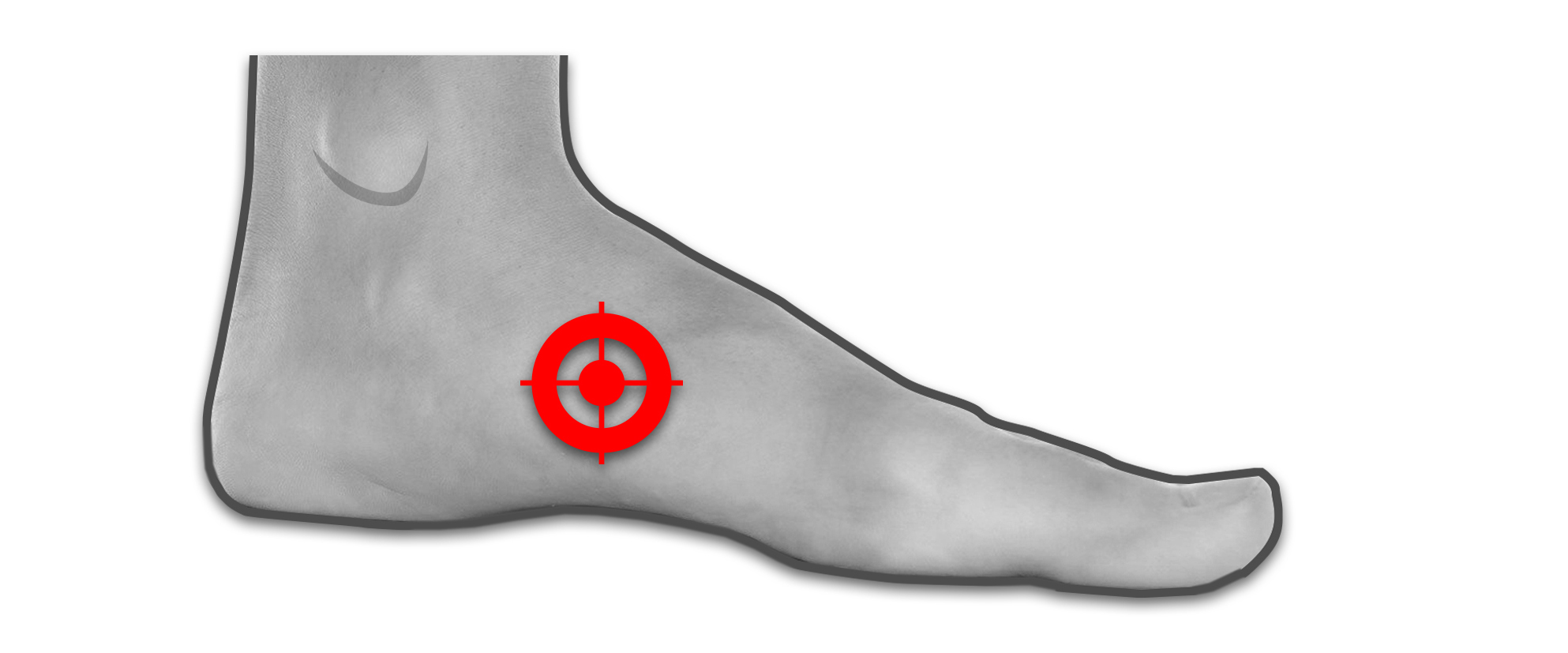

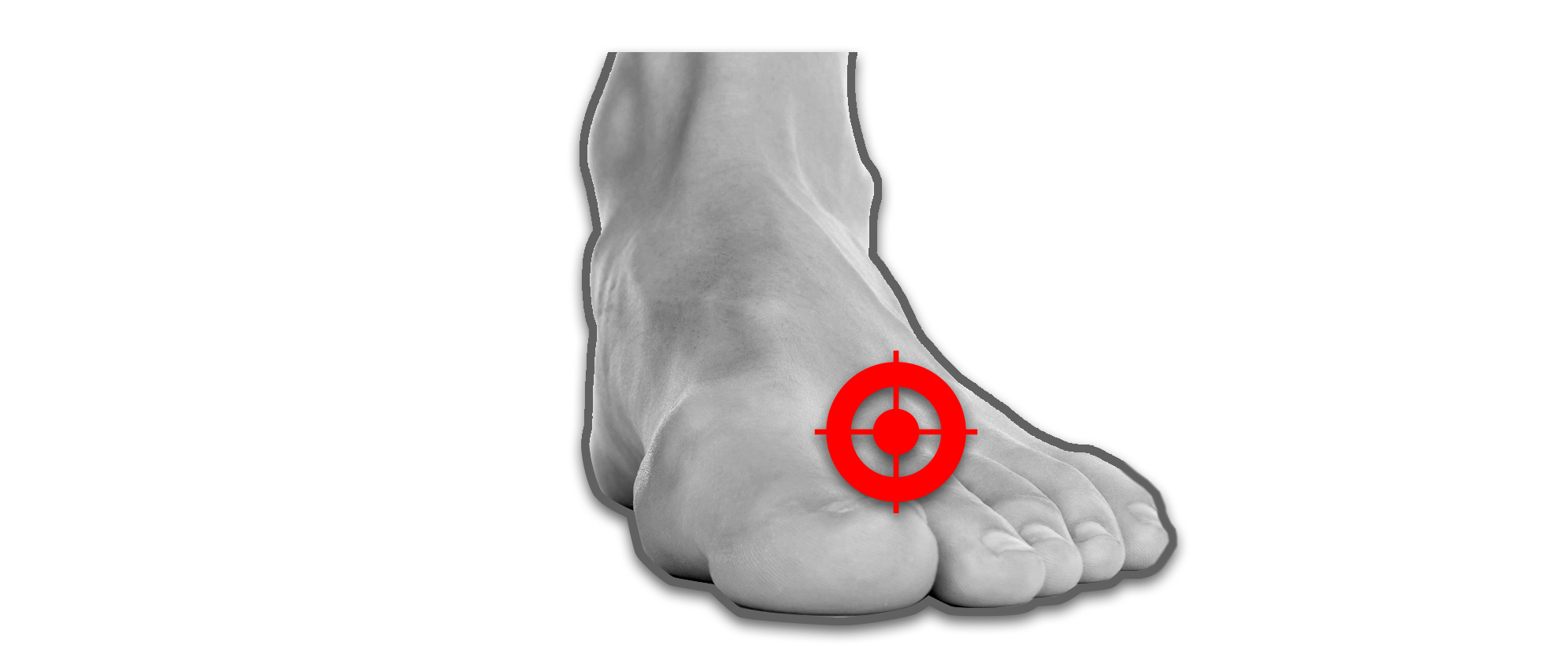

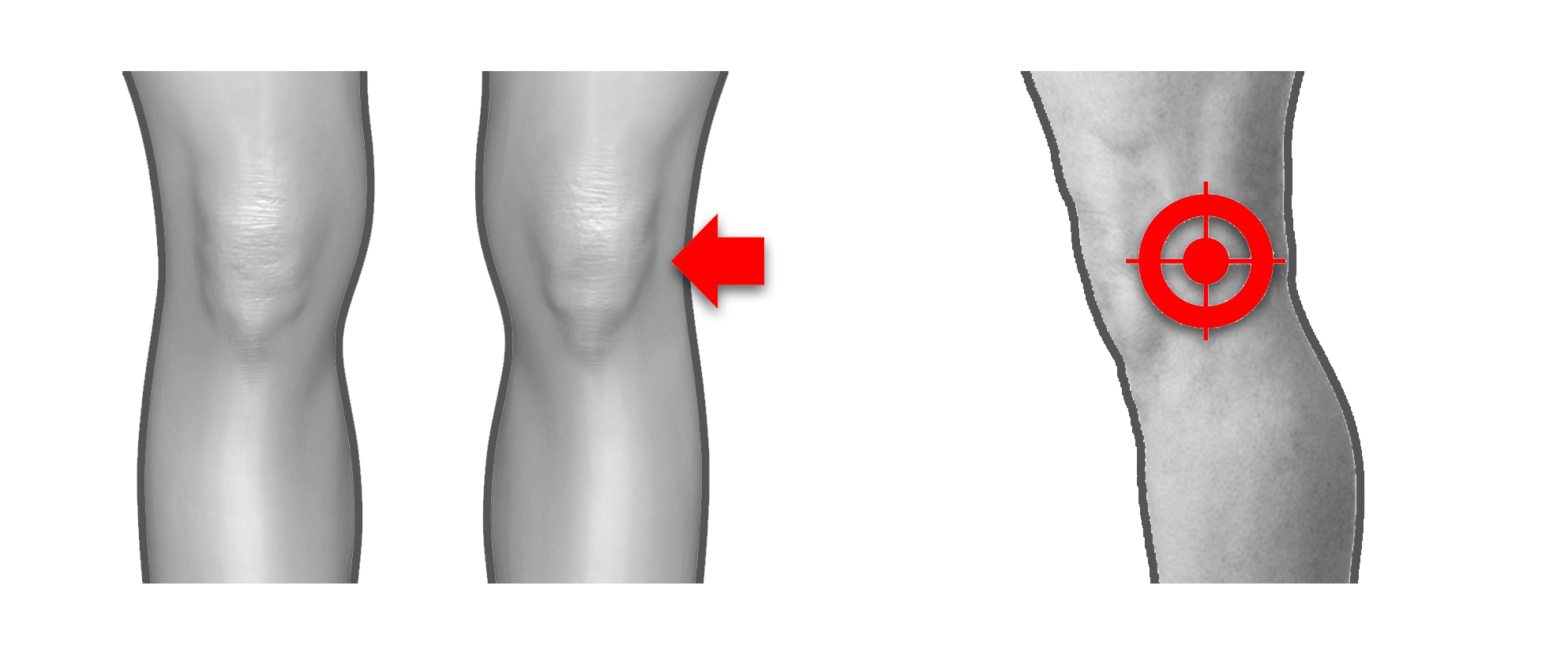

• 아래 이미지는 포인트의 이름과 위치를 보여줍니다.
|
A
|
|
I
|
|
|

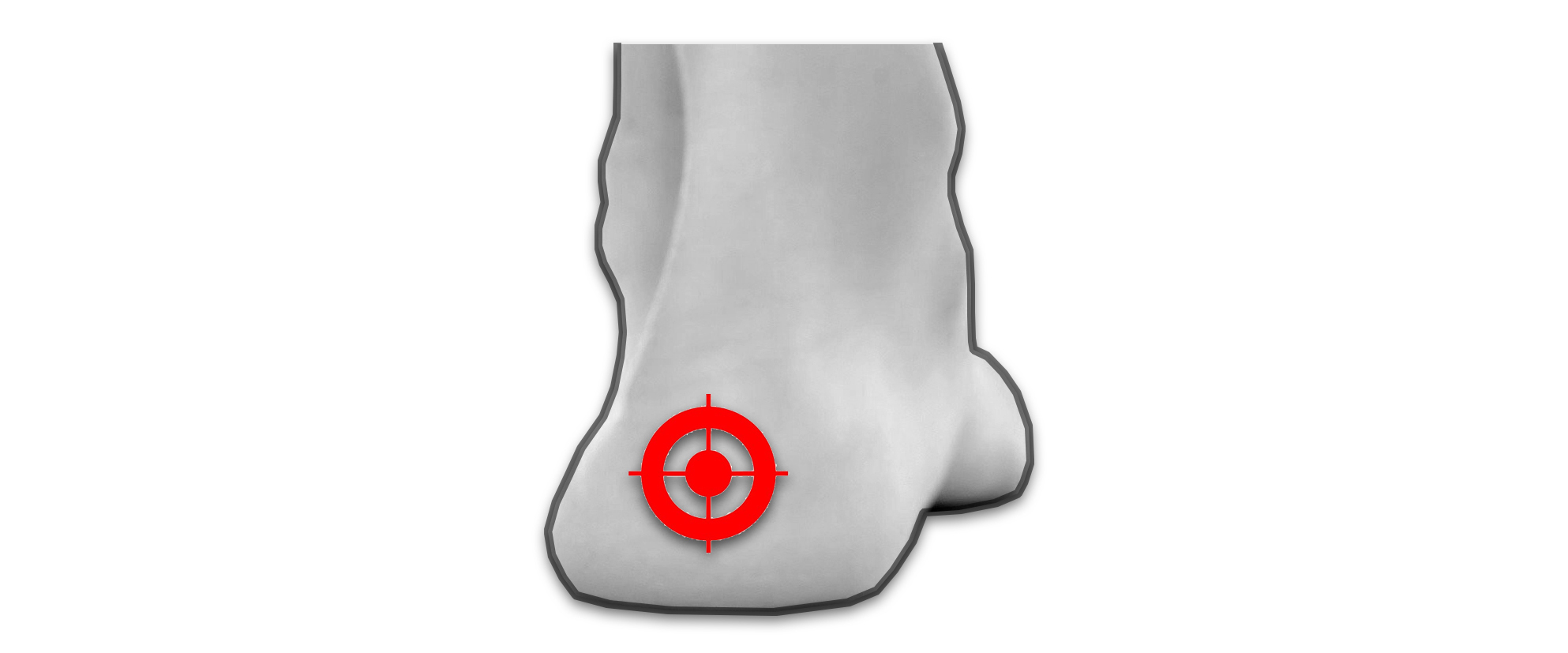

Heel Center
|
Styloid Process Lateral Center Point
|
|
B
|
|
J
|
|
|

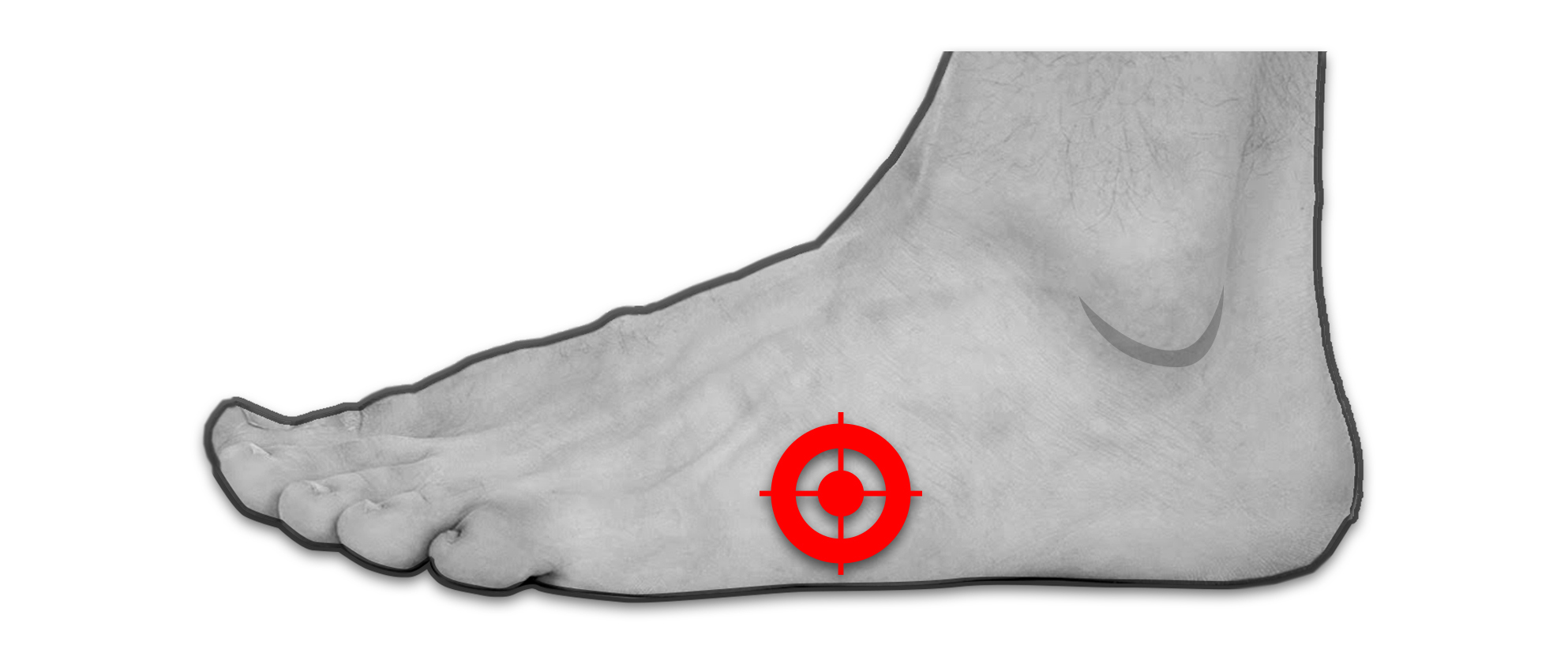

Lateral forefoot Center
|
5th Metatarsophalangeal lateral border (5th MTP lateral border)
|
|
C
|
|
K
|
|
|

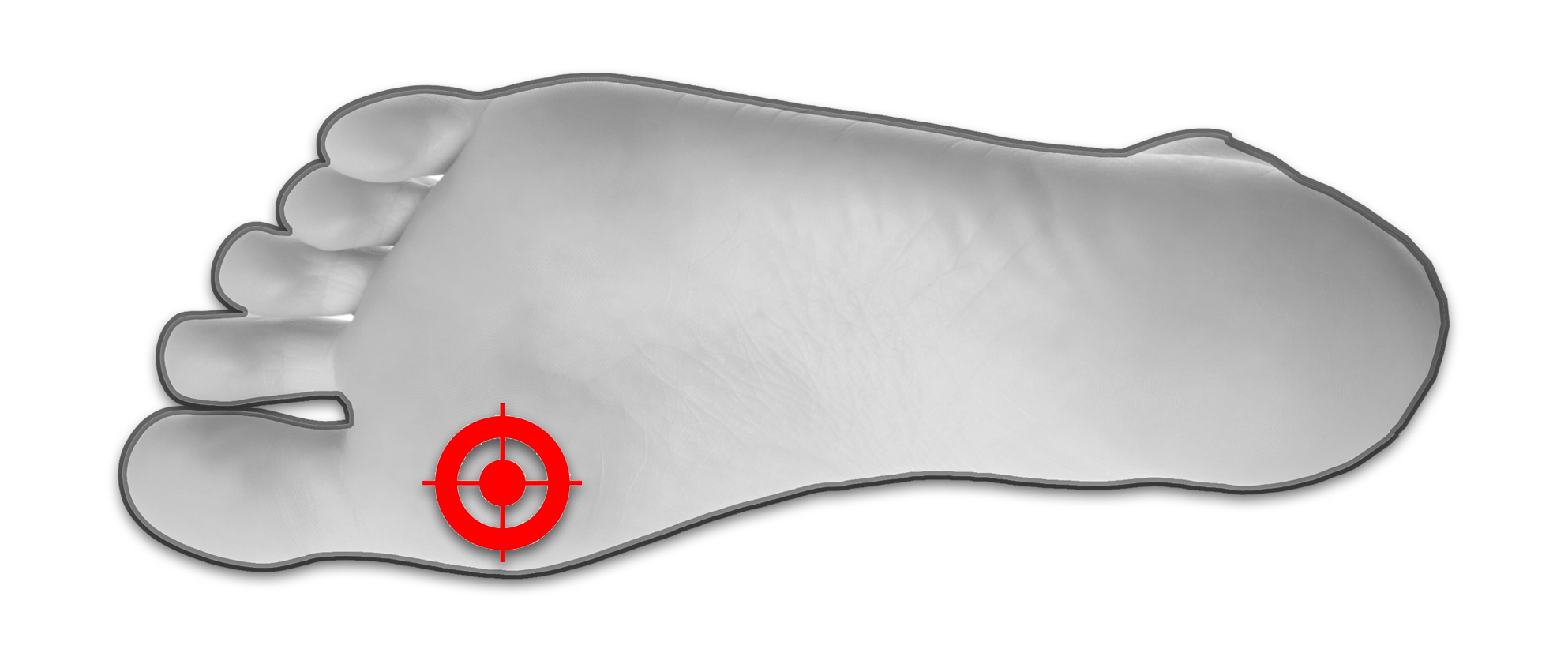

Medial forefoot Center
|
Head of 2nd Metatarsal
|
|
D
|
|
L
|
|
|

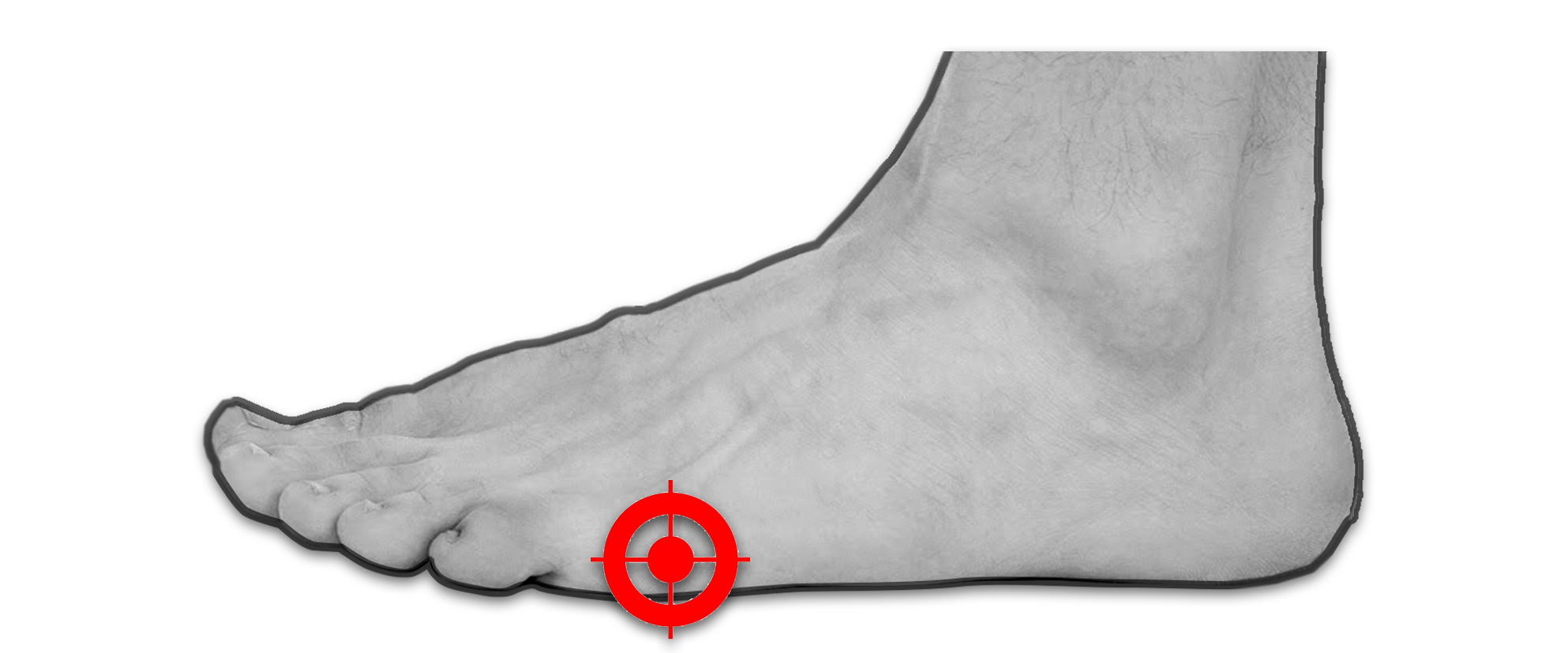

1st Metatarsophalangeal Medial border (1st MTP Medial border)
|
Extensor halluces longus on Navicular
|
|
E
|
|
M
|
|
|
Navicular Tuberosity
|

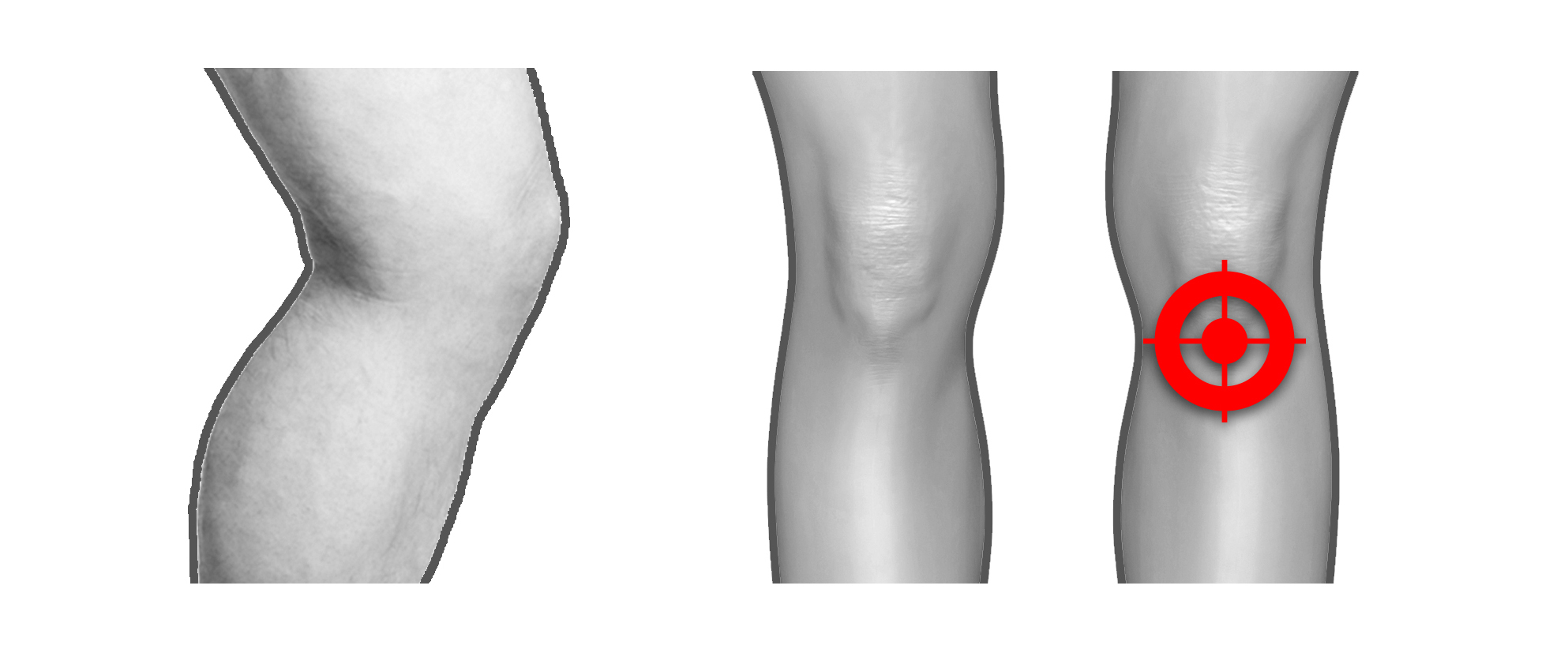

Tibial tuberosity
|
|
F
|
|
N
|
|
|
Medial malleolus center
|

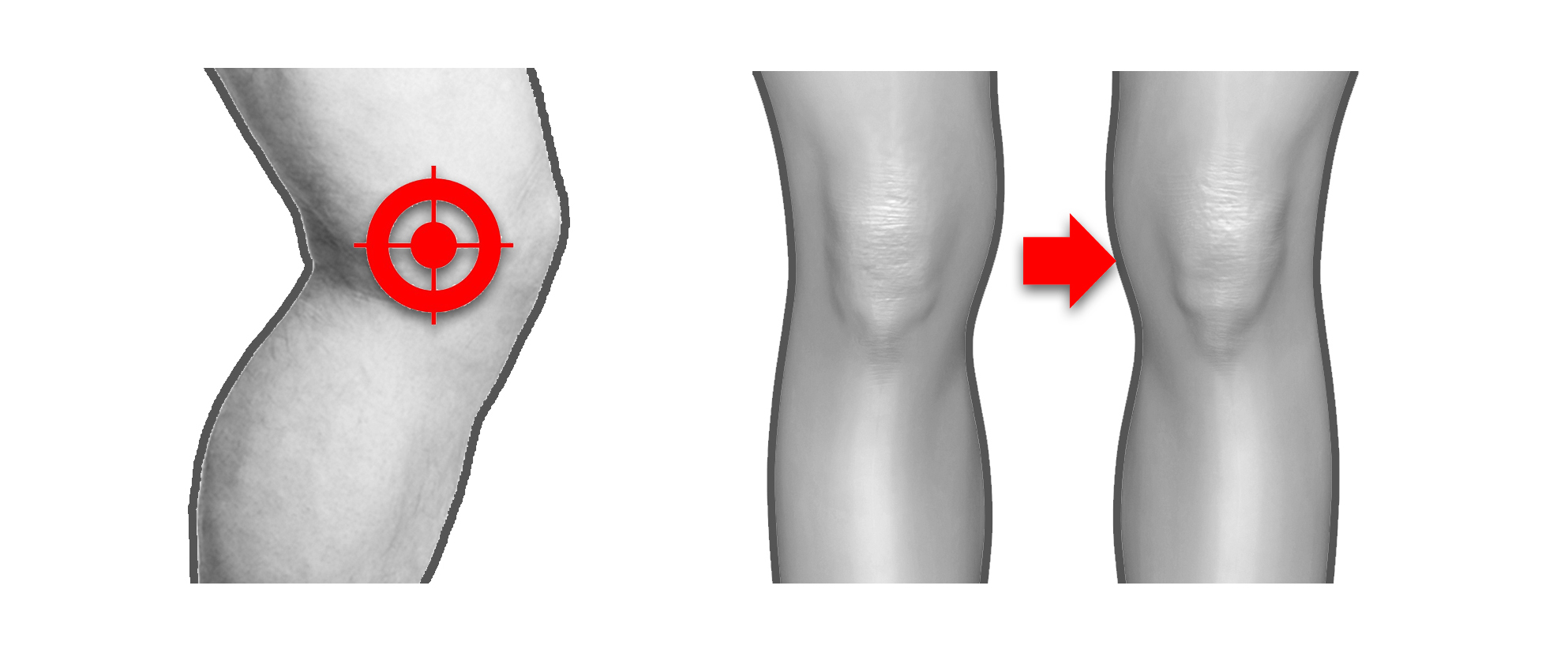

Medial Epicondyle Center
|
|
G
|
|
O
|
|
|
Calcaneal tuberosity Center
|
Lateral Epicondyle Center
|
|
H
|
|
|
|
|
Lateral Malleolus Center
|
|
| |
|

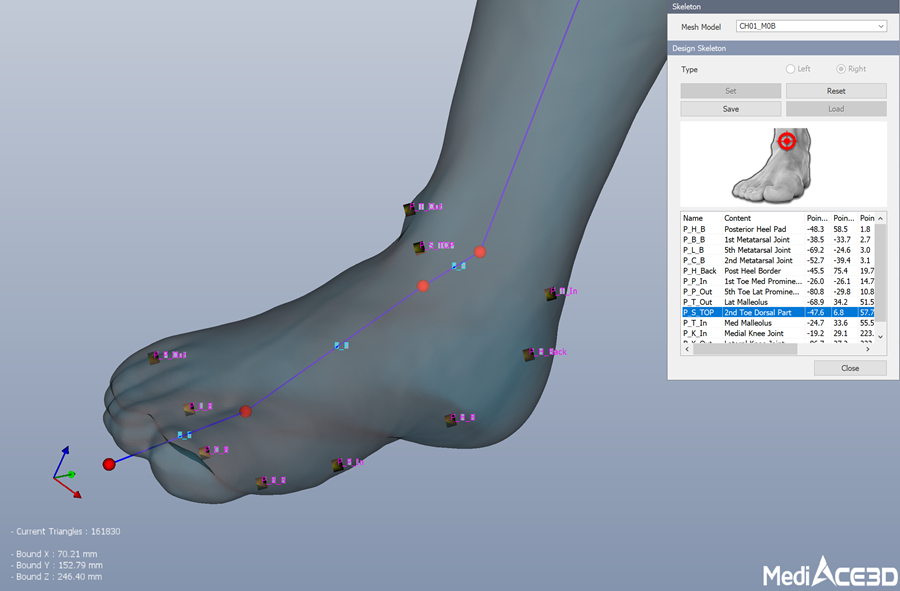

Skeleton이 생성되면 투명 모드에서 스켈레톤 축의 상태를 확인합니다.
- 투명화(X-ray) : keyboard 'x'
생성된 Skeleton의 기준점을 수정하려면 마우스 왼쪽 버튼을 클릭하여 기준점을 이동하고 수정합니다.
이동하면 편집 모드로 변환되고 저장 버튼이 활성화됩니다.
 Reset기존 생성된 기준점을 취소하고 설정으로 기준점을 다시 설정합니다.
|
|
 Save메시 모델에 지정된 참조 점을 사용하여 스켈레톤을 생성하고 저장합니다.

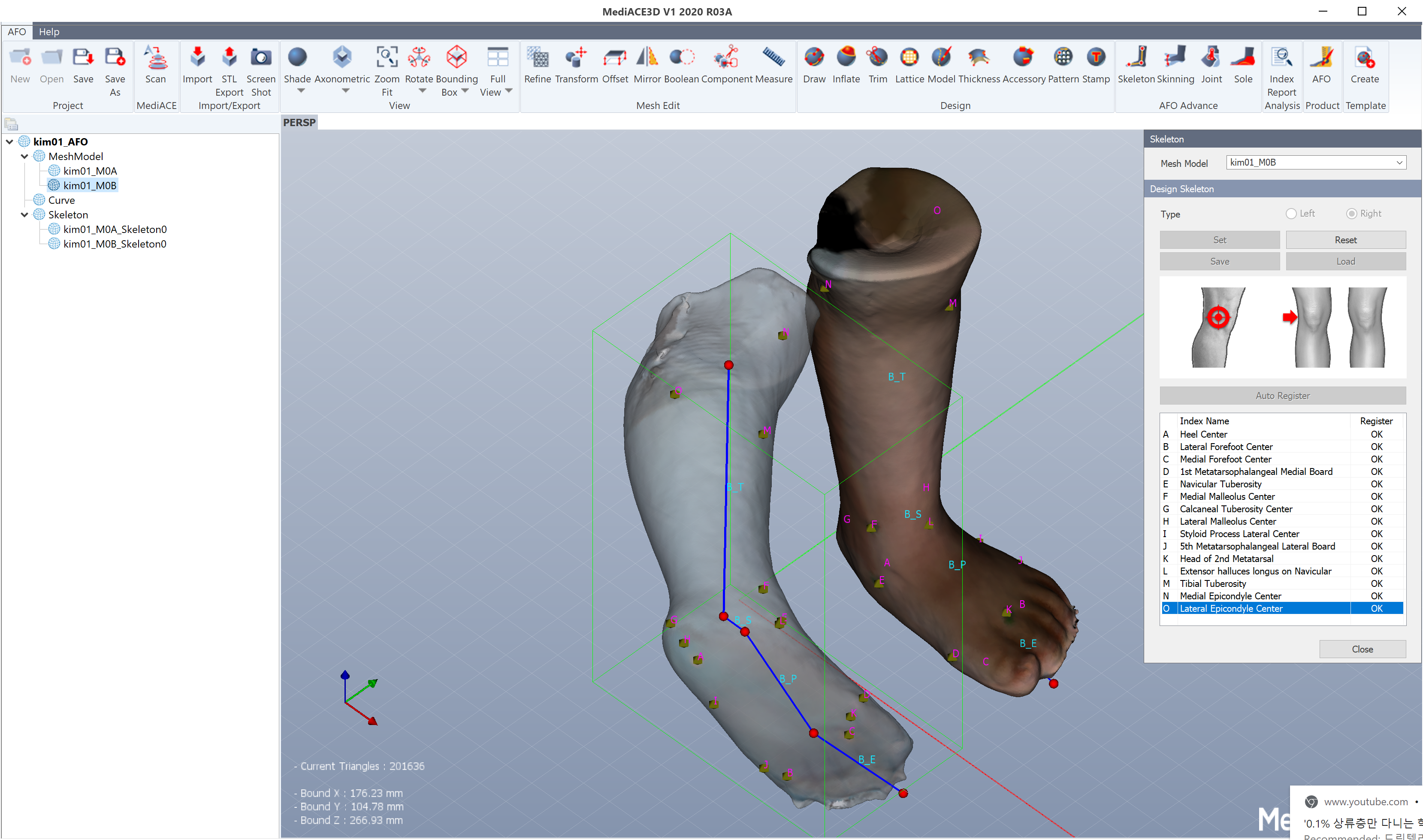

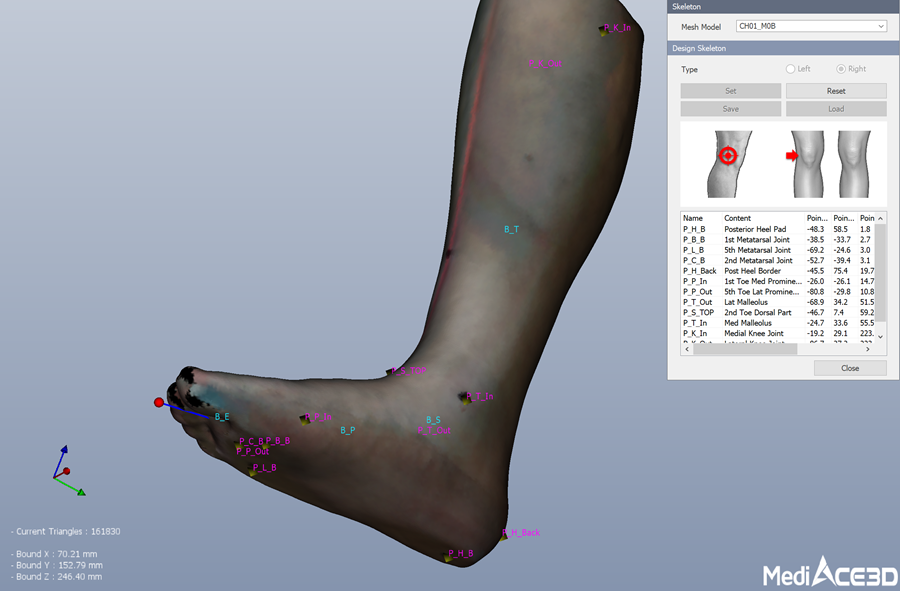

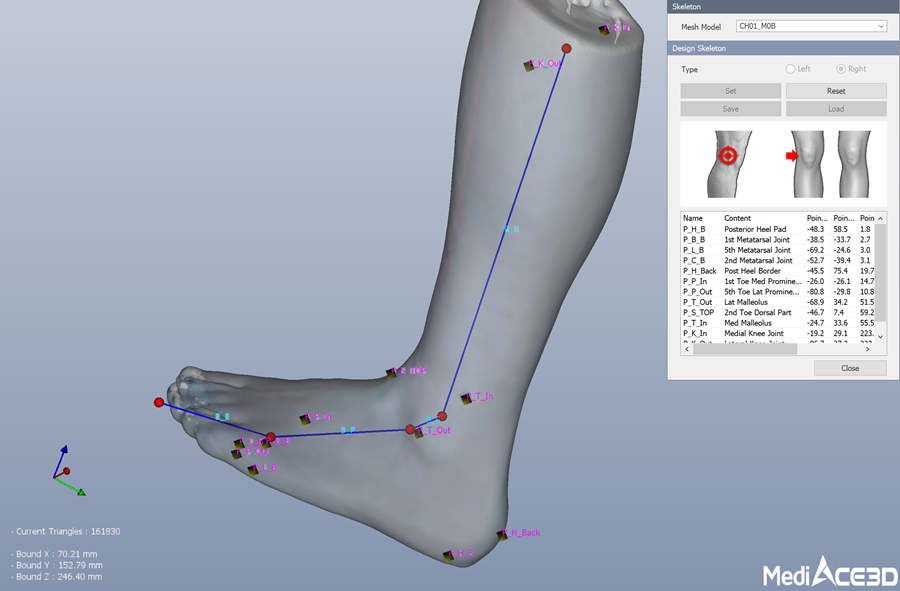

아래 이미지는 스켈레톤 및 참조점이 있는 메시 모델을 보여줍니다.
스켈레톤이 생성된 이후에 마우스를 이용하여 모델의 스켈레톤 포인트의 위치를 변경 수정할 수 있습니다.
토글 "X" 버턴을 이용하여 투명 모드로 스켈레톤 축을 확인할 수 있으며, 스켈레톤 축이 비정상적인 경우 스켈레톤 포인트를 이동 변경하면서 조정할 수 있습니다.
수정을 완료하면 Save하여 스켈레톤은 저장하고 프로젝트에도 저장합니다.

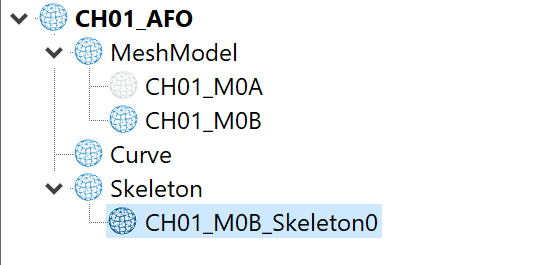

스켈레톤이 프로젝트에 생성되었는지는 위의 그림과 같이 화면 좌측의 Tree Window에서 확인할 수 있습니다.
|
|
 Load이미 저장되어 있는 skeleton 정보의 XML 파일을 로드하여 skeleton을 생성합니다.
발 모델은 skeleton이 생성된 모델과 동일 위치에 있는 작업 더미 모델에 한하여 가능합니다.
|
|

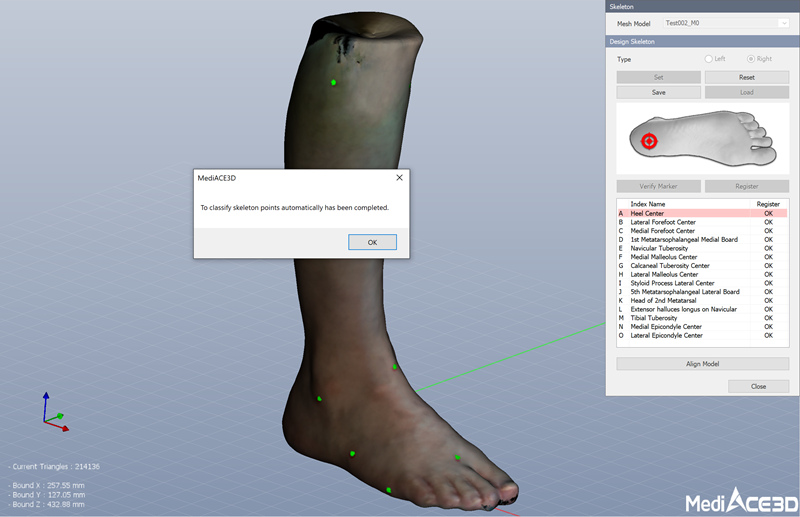

 Auto Register스티커 또는 펜으로 마킹하여 스캔한 PLY 모델의 마킹 위치를 포인트로 검증하고 자동으로 등록합니다.
※ 스켈레톤 기준점이 지정된 다음에는 'Save'를 해 주어야 스켈레톤 축이 생성됩니다.
|
|
 Align Model
스켈레톤 기준점의 발바닥 3 점을 기준으로 XY 평면의 원점으로 모델을 자동으로 배치합니다.
|
|
