Draw에서 그려진 닫힌 곡선의 영역을 지정한 거리만큼 부풀립니다.
보조기 착용 시 간섭되는 신체부위인 엄지 손가락이나 기타 밀착부위에 여유를 주어 착용성을 개선할 수 있습니다.
사용자는 Inflate 기능을 적용한 후 보조기를 설계할 수 있습니다.
Inflate 기능은 원본의 사본 모델을 생성합니다.

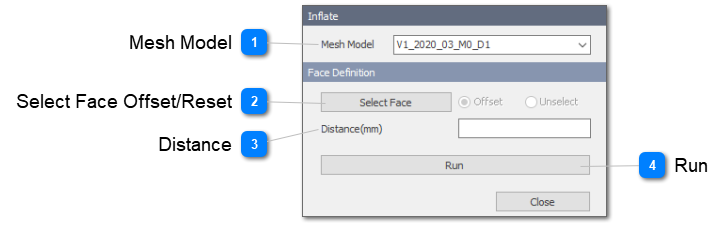

 Mesh Model대상 메시 모델을 선택합니다.
|
|
 Select Face Offset/Reset원하는 면을 선택하거나 재설정합니다.

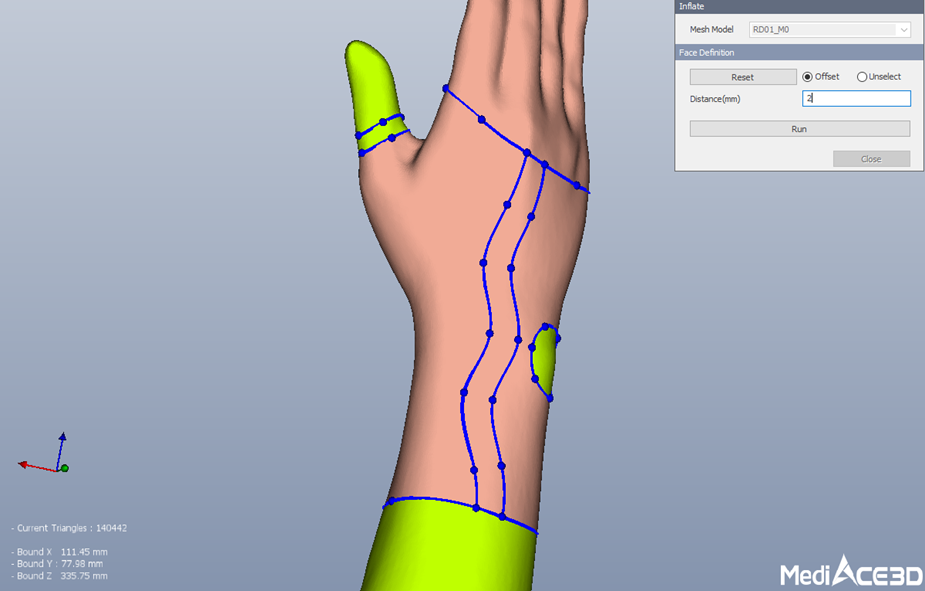

Inflate 선택된 영역은 녹색으로 바뀝니다.
Select Face (Offset) : inflate 할 면을 선택합니다.
Select Face (Unselect) : 선택한 면에서 취소할 면을 선택합니다.
Reset : 'Select Face' 실행을 취소합니다.
다시 실행하려면 'Select Face'를 다시 실행해야 합니다.
|
|
 DistanceInflate 할 거리를 입력합니다.
|
|

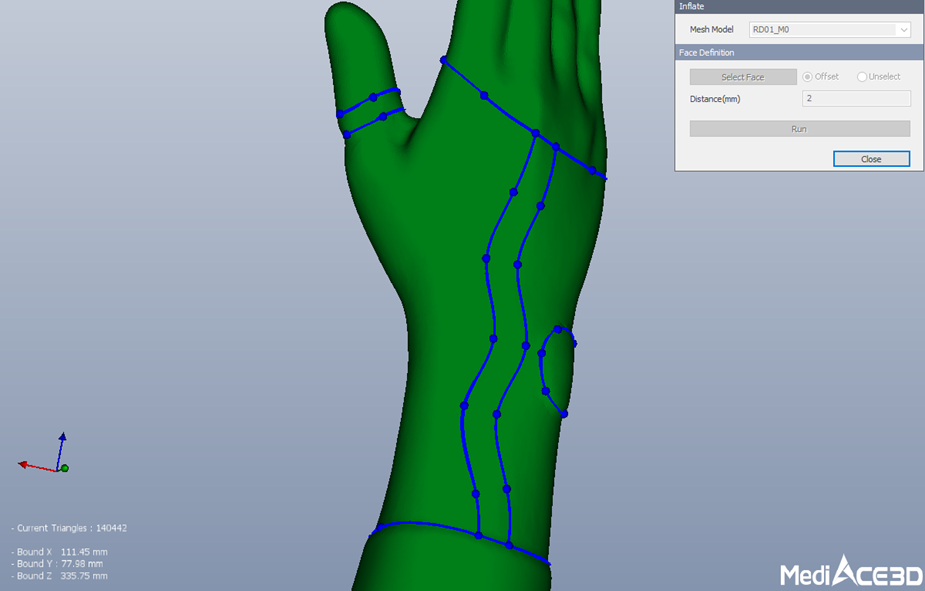

 Run 선택한 면이 inflate하여 새 메시 모델이 생성됩니다.
원본 모델의 곡선 정보가 inflate된 모델에 복사됩니다.
inflate 완료 모델에서 복사하여 생성된 inflate 영역의 곡선들은 사용하지않으므로 삭제하는 것이 좋습니다.
inflate된 메시 모델은 선택된 모델 이름에 _M0, _M1 등과 같은 첨자를 추가하여 생성되고 프로젝트 트리에 표시됩니다.
|
|
