Draw 에서 생성한 닫힌 곡선을 이용하여 면을 선택하고 잘라냅니다.
- Trim 대상 메시 모델에 Curve 정보가 존재하지 않는 경우에는 기능이 실행되지 않습니다.
- Trim 기능은 Mesh를 커팅하고 메시 커팅라인을 고르게 재배열하는 알고리즘이 적용되어 계산을 위한 시스템 자원을 많이 사용합니다.
사용하는 시스템의 성능에 따라 Trim 실행 중 판넬이 숨는 현상이 보이는데, 실행이 완료되면 다시 나타납니다.
실행 중 다시 보이게 하려면 작업표시줄의 아이콘을 클릭하여 프로그램 윈도우을 작업표시줄로 보냈다가 다시 열면 정상적으로 보입니다.

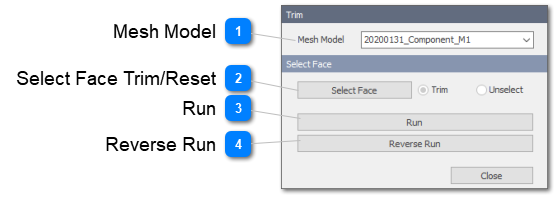

 Mesh Model대상 메시 모델을 선택합니다.
선택한 모델에서 trim된 모델을 만듭니다.
|
|
 Select Face Trim/Reset대상면을 선택하거나 선택을 재설정합니다.
선택한 영역이 회색으로 바뀝니다.
Select Face (Trim): 자를 면을 선택합니다.
Select Face (Unselect): 이미 선택된 면에서 취소할 면을 선택합니다.
Reset: 'Select Face'선택 실행을 전체 취소합니다.
다시 실행하려면 선택면을 다시 선택해야 합니다.
|
|

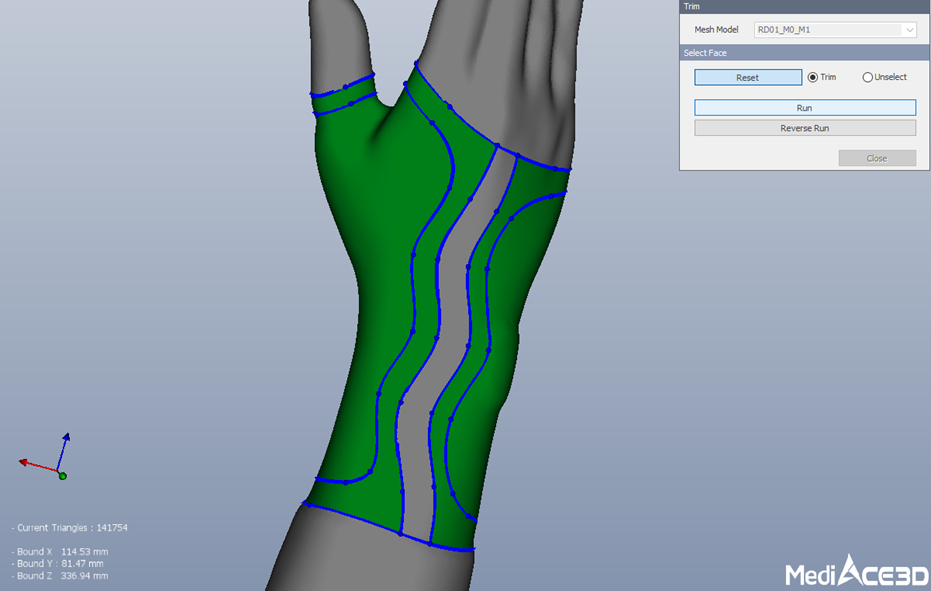

 Run선택한 면을 자르고 선택되지 않은 면으로 새 메시 모델을 만듭니다.
원본 모델의 커브는 trim 가장자리 커브를 제외하고 trim 된 모델로 복사됩니다.
|
|

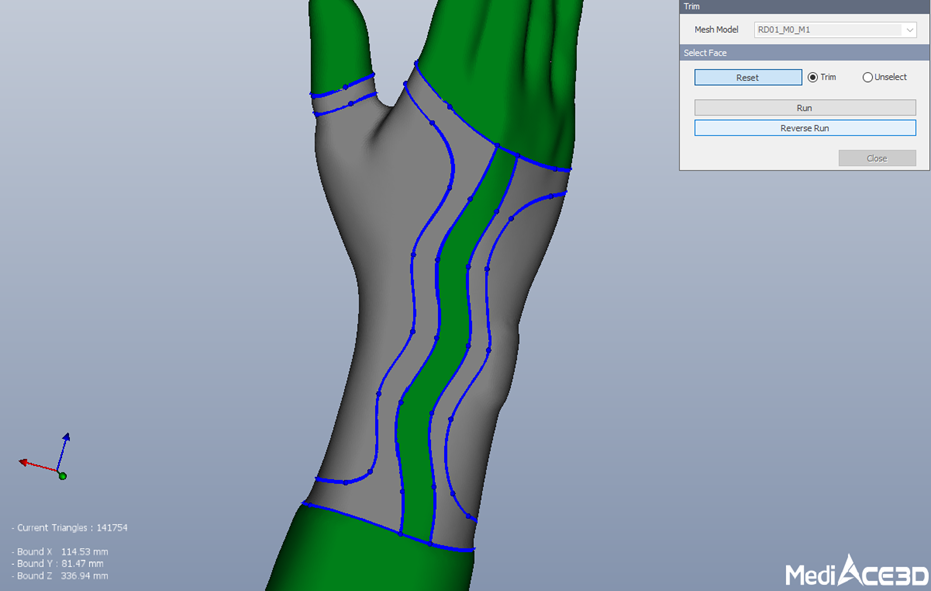

 Reverse Run선택한 면을 자르고 선택된 면으로 새 메시 모델을 만듭니다.
원본 모델의 커브는 trim 가장자리 커브를 제외하고 trim 된 모델로 복사됩니다.
|
|

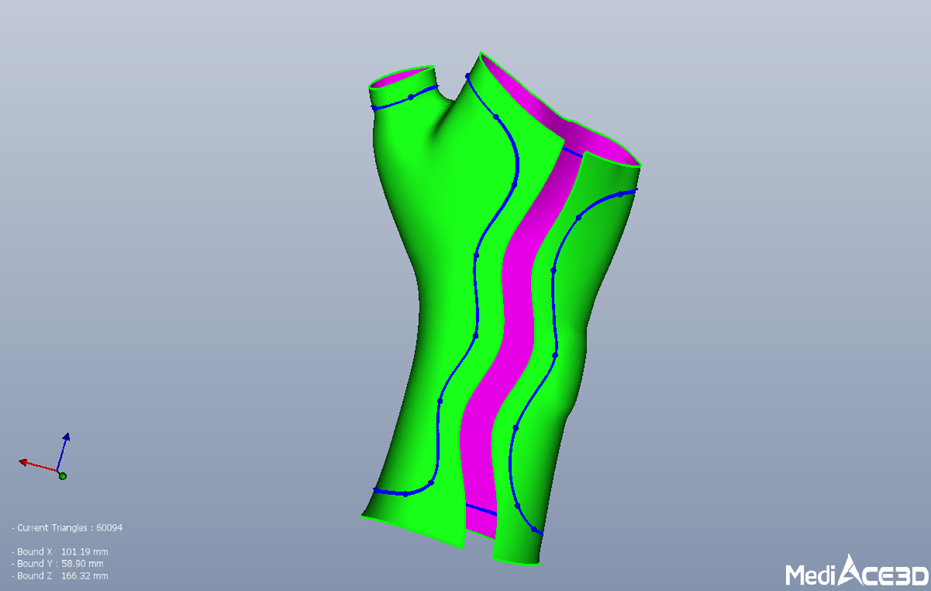

trim된 메시 모델은 선택된 모델 이름에 _M0, _M1 등과 같은 첨자를 추가하여 생성되고 프로젝트 트리에 표시됩니다.
Trim 기능은 커팅 라인을 재구성하고 메시 커팅을 수행하고, 커팅된 에지 라인을 정리하기위하여 메시 재구성을 수행하므로 시스템 자원을 많이 사용하고 실행 시간이 다소 많이 소요됩니다. 사용 시스템이 i7 CPU, 16GB 사양에서도 1분 이상 소요될 수 있습니다.
