Draw 에서 생성한 닫힌 곡선을 이용하여 선택한면에 격자모양의 구조체를 만듭니다.
격자 구조는 팔각형 단면 구조입니다.
|
대상 메시 모델을 선택합니다.
선택한 모델에서 격자모양을 만듭니다.
|
|

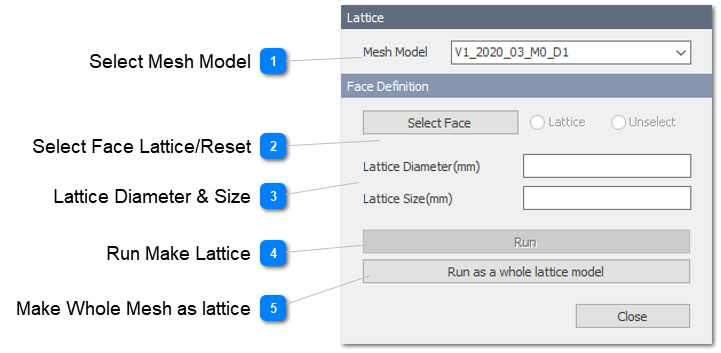

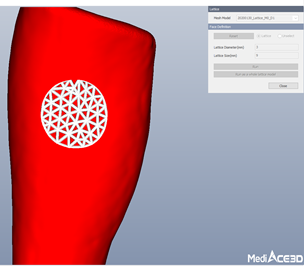

 Select Face Lattice/Reset
대상면을 선택하거나 선택을 재설정합니다.
선택한 영역은 흰색으로 나타납니다.

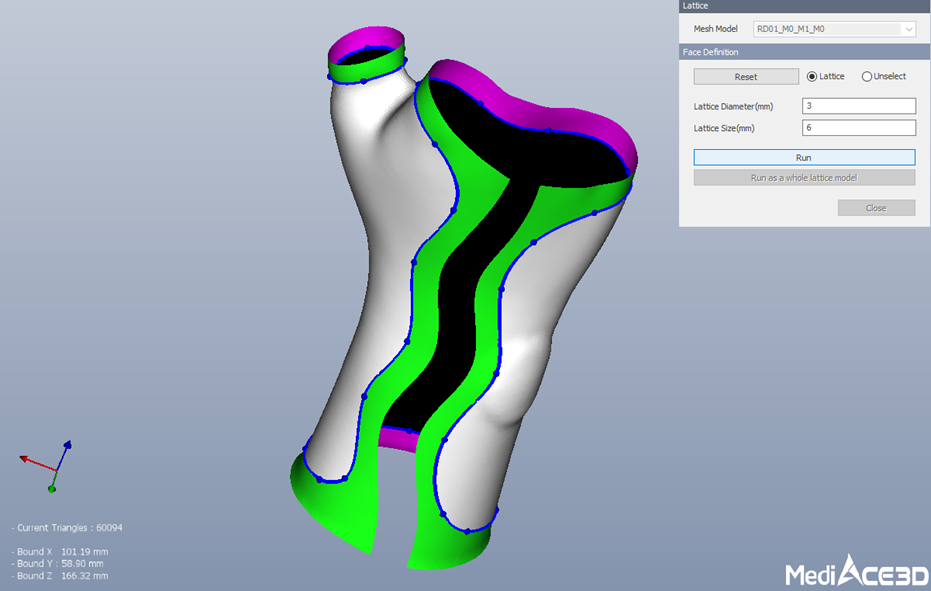

Select Face (Lattice): 격자 구조를 만들 면을 선택합니다.
Select Face (Unselect): 선택한 면에서 취소할 면을 선택합니다.
Reset: Select Face'선택 실행을 전체 취소합니다.
다시 실행하려면 선택면을 다시 실행해야 합니다.
|
|
 Lattice Diameter & Size
외접원 직경(Lattice Diameter)과 격자 구조(Lattice size)의 크기를 입력합니다.
Lattice size는 격자 사이의 공간 크기를 정의합니다.
※ 격자모양으로 선택되지 않은 면은 격자 직경과 동일한 두께를 자동으로 생성합니다.
※ Lattice Diameter는 3D 프린팅 보조기 제작 특성상 입력범위는 1.2~ 8 사이의 값의 사용을 권장합니다.
※ Lattice Diameter값은 두께 값의 100% 미만이어야 합니다.
※ Lattice size는 Lattice Diameter의 2 ~ 2.5 배를 추천하며, 작업 결과를 확인하고 값을 조정하는 것이 좋습니다.
|
|
|
|

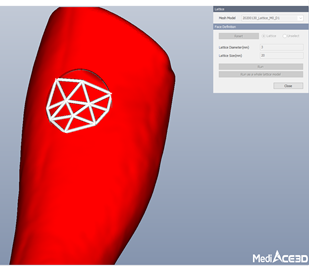

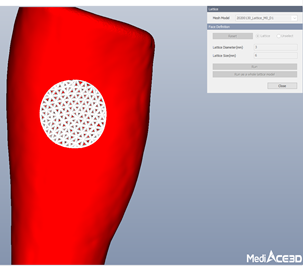

<Lattice Diameter : 3, Lattice Size : 6 (2배)>
|
Lattice Diameter : 3, Lattice Size : 9 (3배)>
|
※ Lattice size가 너무 작으면 격자 구조가 촘촘하여 생성이 오래 걸리고, Lattice size가 너무 크면 일반적인 표면 형상이 생성되지 않을 수 있습니다.
|
|
|
|

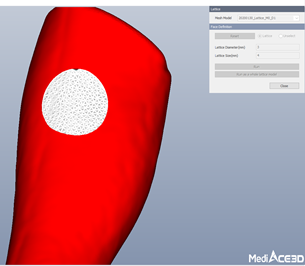

<Lattice Diameter : 3, Lattice Size : 4>
|
<Lattice Diameter : 3, Lattice Size : 20>
|
※ 특히, 손가락 등 곡률이 작은 영역의 Lattice size는 Lattice Diameter에 관계없이 성인의 경우 6이하로 설정해야 합니다.
|
|
|
|

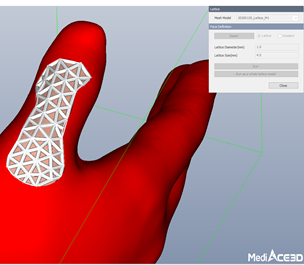

<Lattice Diameter : 1.5, Lattice Size : 4.5 이하>
|
<Lattice Diameter : 3, Lattice Size : 6 이하>
|
|
|
 Run Make Lattice 선택한 면에 격자 구조로 새 메시 모델을 만듭니다.

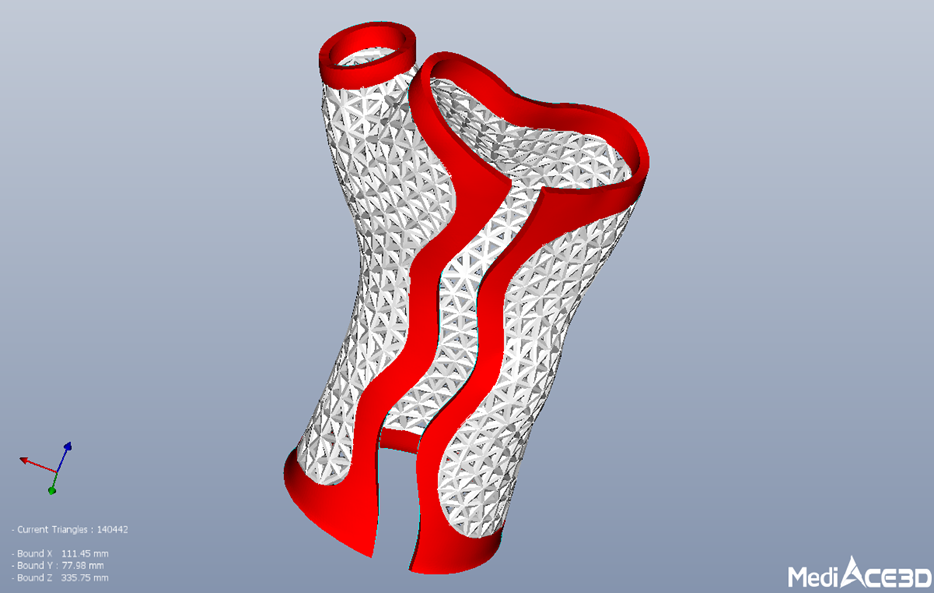

생성된 메시 모델은 선택된 모델 이름에 _L0, _L1 등과 같이 추가하여 생성되고 프로젝트 트리에 표시됩니다.
|
|

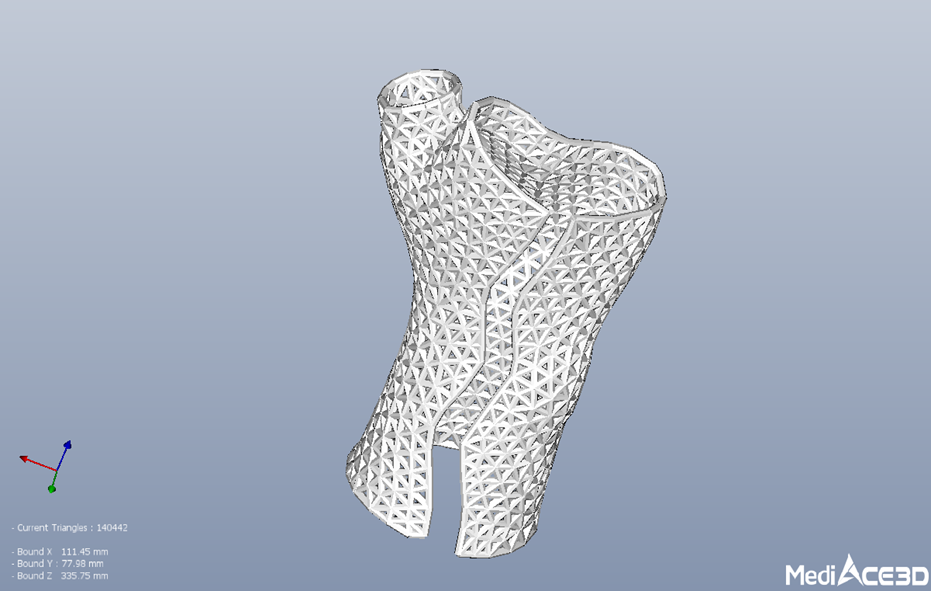

 Make Whole Mesh as lattice전체 모델을 격자 구조로 하여 새 메시 모델을 만듭니다.
|
|
※ Lattice 메시의 자체 알고리즘에 의하여 생성한 3D 메시 데이터로 Refine 작업을 수행하면 3D 정보를 손실하므로 주의합니다.
