trim, offset, thickness, Area thickness, lattice 구조 등 다양한 기능을 한 번에 수행합니다.
- 대상 메시 모델에 Curve 정보가 존재하지 않는 경우에는 기능이 실행되지 않는다.
- 원 스캔 모델에서 바로 Model 기능을 작업하는 경우에는 원 스캔 모델의 메시 구조에 불완전한 메시(불균일한 작은 메시, 뒤틀린 메시 등)가 있으면
의도하지 않는 구멍이 생길 수 있으므로, 반드시 Refine메뉴의 Remesh와 Smooth 를 수행하여 메시 구조를 균일하게 정리한 다음에 작업하여야 합니다.
- Model 기능에서 보조기 디자인 영역을 지정하고 보조기 모델을 생성할 때에는 Trim 면의 메시를 자동으로 재구성하지 않기 때문에
Trim한 에지 면이 매끄럽게 생성되지 않을 수 있습니다. 보조기 외형 Trim 라인을 매끄럽게 생성하고 위해서는
먼저 Trim 기능으로 보조기 외형을 Trim한 다음에 보조기 내부 디자인 커브를 추가하여 Model 기능으로 3D 보조기 모델을 생성하는 것을 권장합니다.

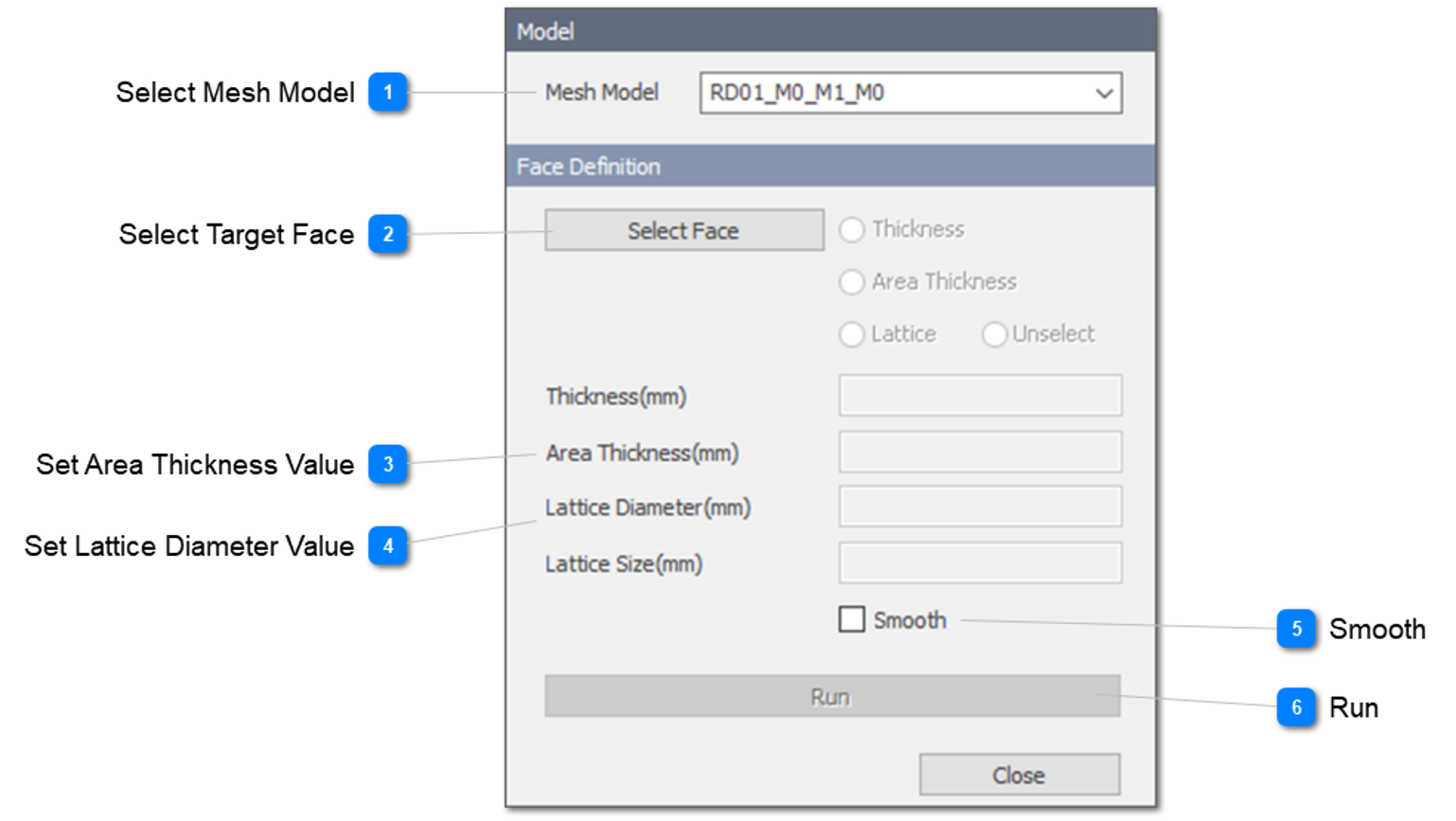

 Select Mesh Model
대상 메시 모델을 선택합니다.
선택한 모델에서 다양한 구조의 보조기 모델을 만듭니다.
|
|

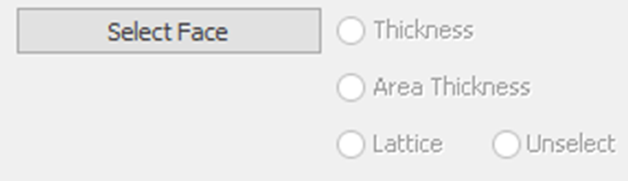

 Select Target Face
대상면을 선택하거나 선택을 재설정합니다.
Thickness: 면을 선택하여 기본 두께 영역을 만듭니다.
※ 선택한 영역이 녹색으로 바뀝니다.
Area Thickness: 면을 선택하여 철근 두께 면적을 만듭니다.
※ 선택한 영역이 주황색으로 바뀝니다.
Lattice: 면을 선택하여 격자 구조를 만듭니다.
※ 선택한 영역이 흰색으로 바뀝니다.
Unselect: 선택한면에서 취소할 면을 선택합니다.
Reset: 얼굴 선택 실행을 취소합니다.
다시 실행하려면 선택 면을 다시 실행해야 합니다.

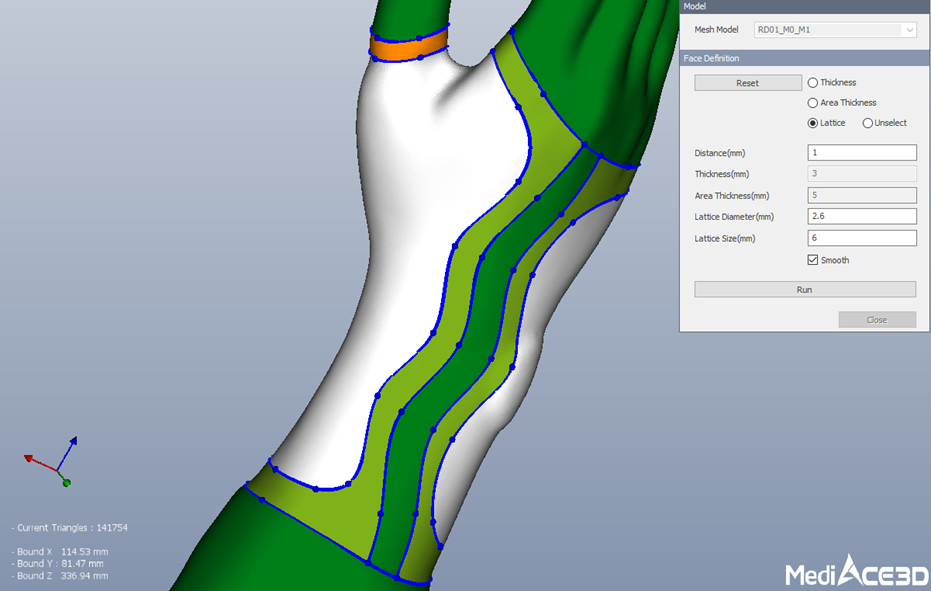

손 메시 모델에서 디자인 커브를 그린 후 Trim 없이 바로 Model 기능으로 바로 보조기 모델을 생성하는 경우
※ 선택하지 않은 면은 자동으로 자르고 제거됩니다.
Model 기능의 trim 작업은 trim 후에 자동으로 매시 재구성을 하지않으므로 trim 된 가장자리가 고르지 않을 수 있습니다.

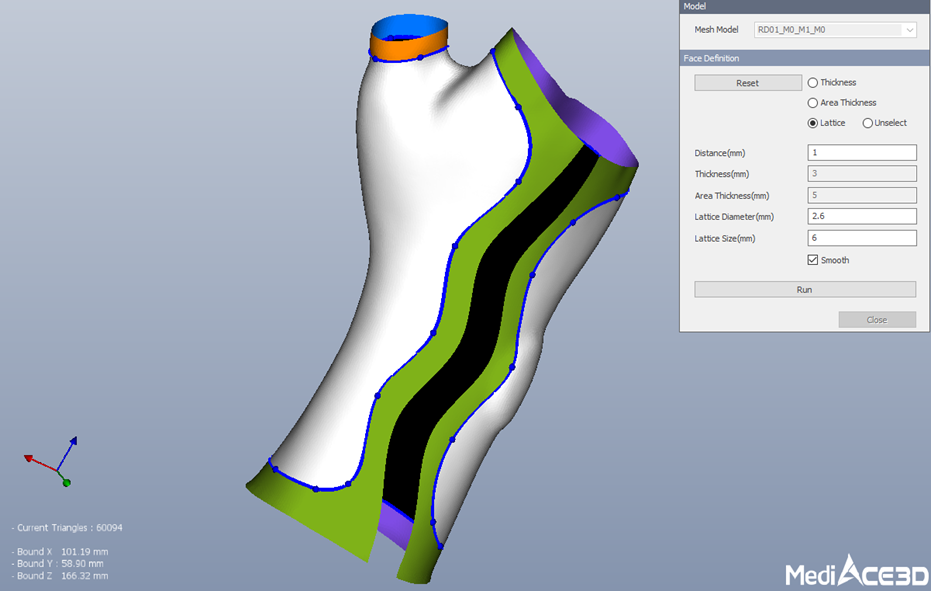

손 메시 모델에서 디자인 커브를 그린 후 Trim 실행 후 Model 기능으로 보조기 모델을 생성하는 경우
|
|
 Set Area Thickness Value
'Area Thickness'로 선택한 면의 두께 값을 설정합니다.
※. 'Area Thickness'는 보조기 보강과 같은 특정 이유로 특정 면적의 두께를 다르게 정의합니다.
|
|

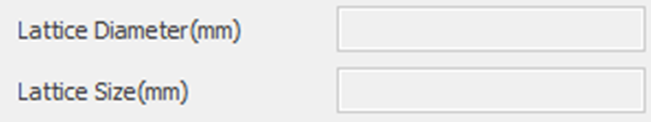

 Set Lattice Diameter Value
Lettice 구조는 팔각형 단면 구조입니다.
Lettice 구조의 외접원 직경을 입력합니다.
※ 값은 두께 값의 100 % 미만이어야 합니다.
격자 길이를 입력하여 격자 사이의 공간 크기를 정의합니다.
※ 격자 크기는 격자 치수의 2 ~ 3 배인 것이 좋습니다.
※ 격자 크기가 너무 작으면 격자 구조가 촘촘합니다. 너무 크면 일반 표면 형상이 생성되지 않을 수 있습니다.
※ 성인의 경우 격자 지름에 관계없이 손가락과 같이 곡률이 작은 영역에서는 격자 크기를 6 이하로 설정해야 합니다.
|
|
 Smooth 모델의 가장자리를 매끄럽게 만듭니다.
※ 'Area Thickness'가 실행되기 전에 Smooth를 체크하는 것이 좋습니다.
|
|
 Run모든 입력 값을 적용하여 선택한 면에 대한 새 메시 모델을 만듭니다.
선택한 모델 이름에 _M0, _M1등을 추가하여 프로젝트 트리에 표시하여 메시 모델을 만듭니다.

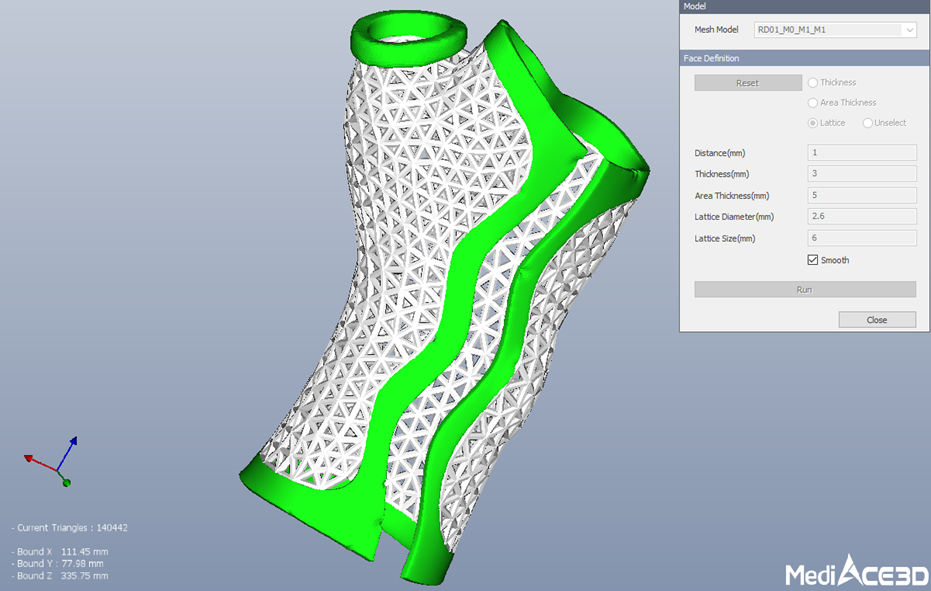

격자 메시 모델은 선택된 모델 이름에 _L0, _L1 등을 추가하여 생성되고 프로젝트 트리에 표시됩니다.
|
|
